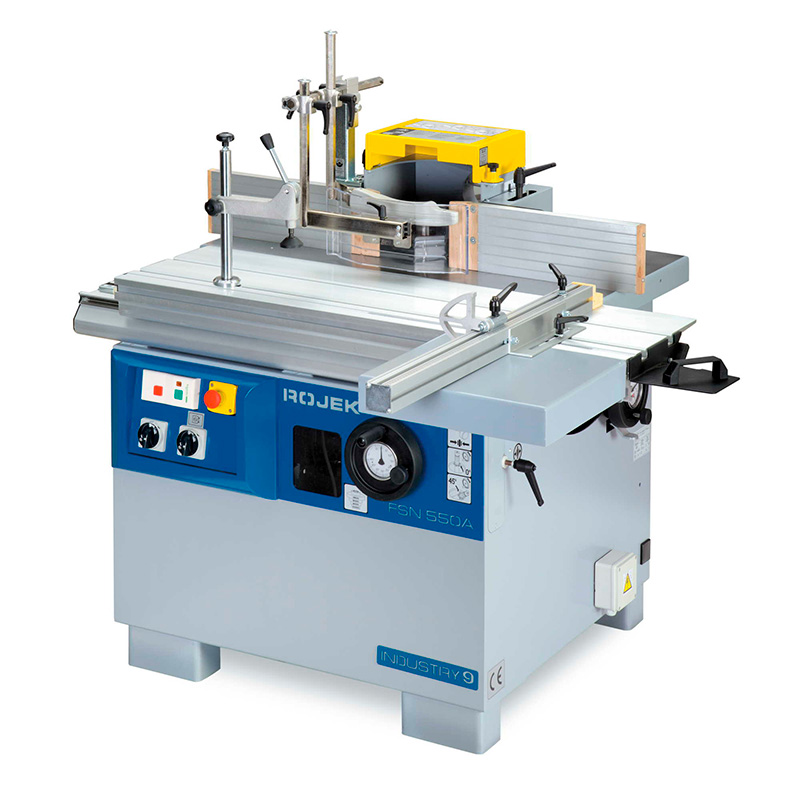

Чешский фрезерный станок FSN550A входит в гамму INDUSTRY 9 и относится к группе среднего деревообрабатывающего оборудования. Станок предназначен для выполнения разнообразных фрезерных работ по дереву, применяется при изготовлении столярных изделий (наличник, плинтус, филенки и т.д.), зарезки простых шипов и проушин с помощью шипорезной каретки, способен обгонять криволинейные заготовки (например, штапик или раскладку) по концевым фрезам с подшипником. Станок оснащен высокоточной алюминиевой кареткой на роликах. Расположение рабочего вала снизу. Универсальность этого чешского деревообрабатывающего станка позволяет решить технологические задачи по фрезерованию в столярной мастерской или среднего предприятия.
ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ
| Фрезерный станок | |
| Мощность электродвигателя S6 40% | 5,3 kW (7,5 kW) |
| Обороты электродвигателя | 2 900/ min. |
| Диаметр шпинделя | 30 (32 |35 | 40 | 50 ) mm |

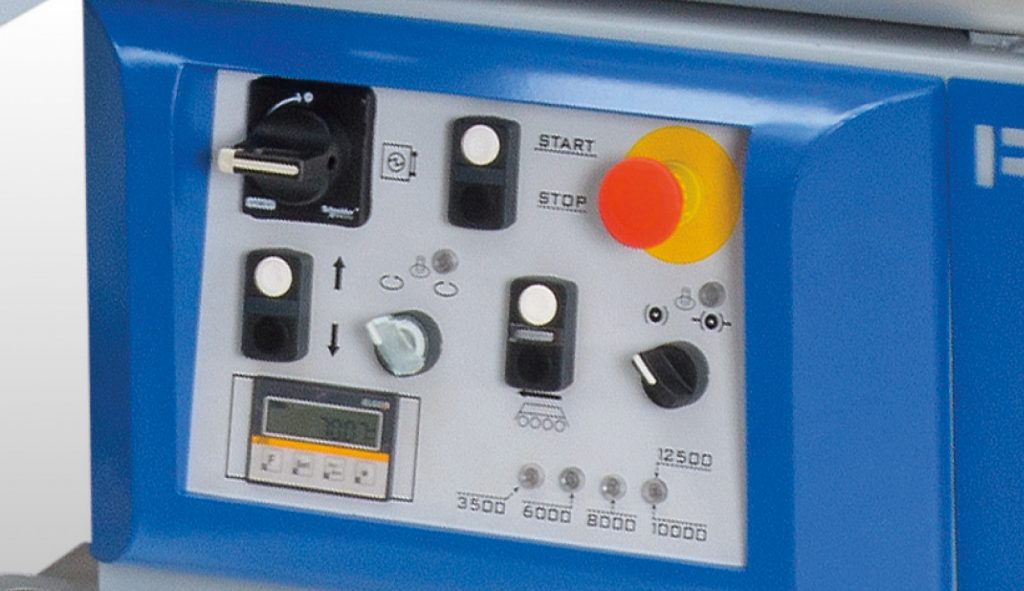

| Обороты шпинделя | 3 500; 6 000; 8 000; 10 000 (12 500)/ min. |
| Наклон шпинделя | -5° ÷ +45° |

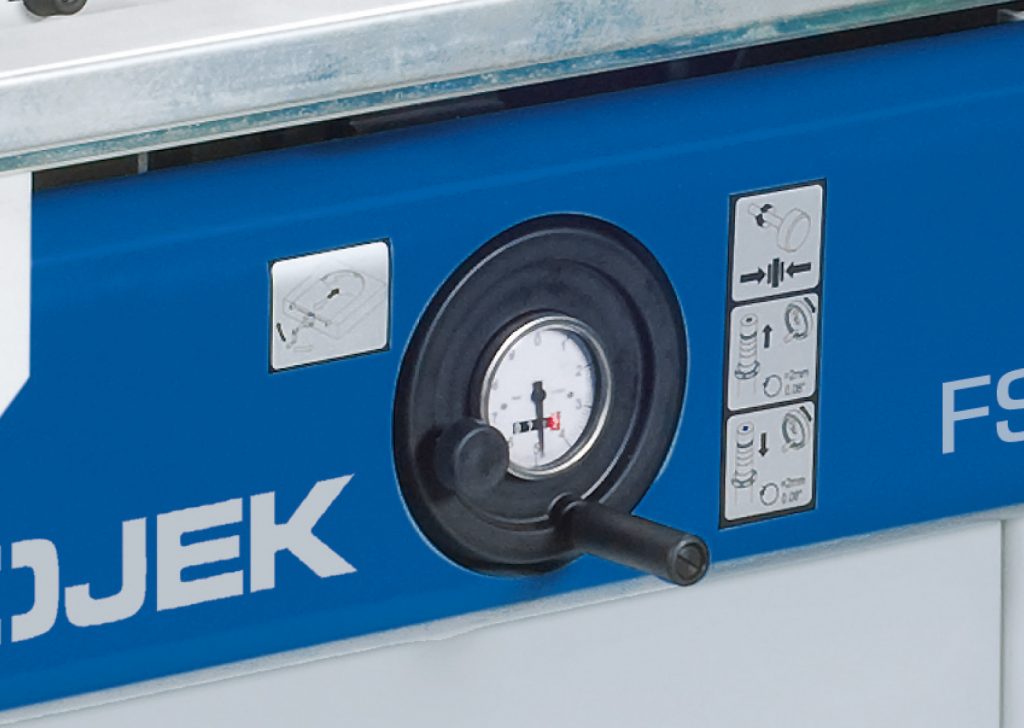

| Макс.подъем шпинделя | 142 mm |
| Длина зажимной части шпинделя | 140 mm (180 | 220) |
| Макс.диаметр отверстия в столе | 260 mm |
| Макс.диаметр инструмента под столом | 250 mm |
| Макс./мин.диаметр инструмента при профилировании | 250 / 80 mm |
| Макс./мин.диаметр инструмента при шипорезке | 275 / 80 mm |
| Размеры станка | |
| Длина(с кареткой СV360 — 1 200 mm) | 1 360 mm |
| Длина (с кареткой CV360 — 2 000 mm) | 2 160 mm |
| Ширина | 1 050 mm |
| Ширина с опорной рамой | 2 220 mm |
| Высота стола | 900 mm |
| Мак.высота станка | 1 320 mm |
| Размеры стола | 1 000 x 520 mm |
| Диаметр аспирации | 120 / 80 mm |
| Масса брутто | 410 kg |
| Масса нетто | 405 kg |
| Каретка CV360 | |
| Размеры стола | 360 x 1 200 (2 000) mm |
| Длина продвижения | 1 500 (2 300) mm |
| Размеры опорного стола | 870 x 630 mm |
| Остальные параметры | |
| Напряжение/частота | 3x400V (3x230V) / 50(60)Hz |
| Защита электрооборудования | 25 A |
| Уровень шума под нагрузкой(без технологии) | dB(A) |
| Уровень шума под нагрузкой(с технологии) | dB(A) |
| шум на рабочем месте (без технологии) | dB(A) |
| Акустическая мощность(с технологией) | dB(A) |
- 12 месяцев
- Фрезерный станок FSN550A можно назвать аналогом самого распространенного в России фрезерного станка ФСШ.

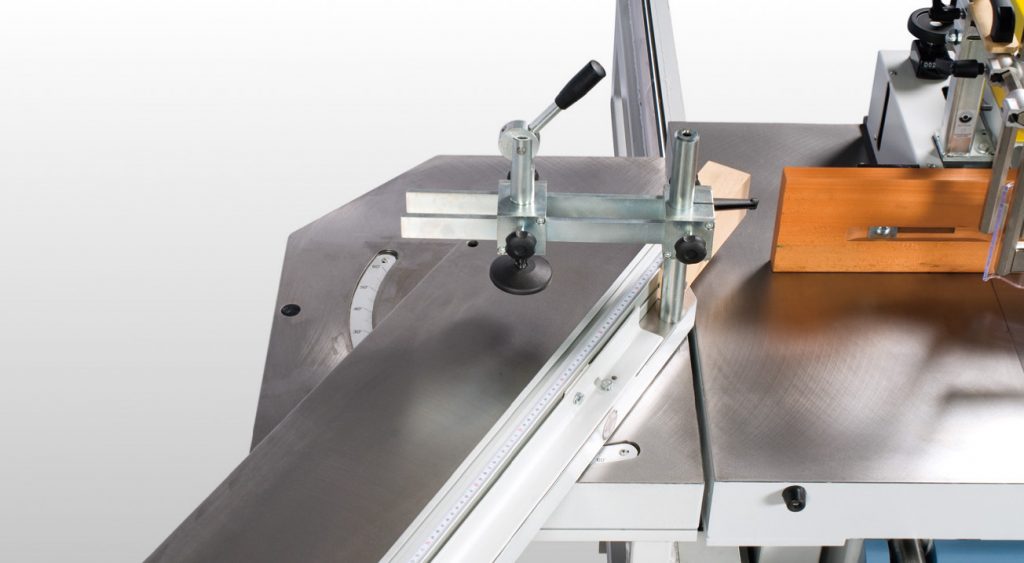

- Алюминиевый подвижный стол на роликах (каретка) – самое точное устройство в деревообрабатывающих фрезерах на данный момент времени. Отклонения не превышают нескольких соток!
- Наклонный шпиндель станка FSN550A позволяет одним и тем же инструментом (фрезами) получать различные профили, использовать упрощенный профиль насадных фрез.
- Даже в базовой комплектации станок имеет достаточно мощный двигатель -5,3 кВт. Можно работать на больших скоростях, с большим съемом за проход, по различным породам дерева.
- В базовом исполнении есть реверс вращения шпинделя.
- Деревянные щечки на защитном кожухе позволяют быстро устанавливать необходимые размеры обработки. Как опцию возможно заказать алюминиевые щёчки. Фрезер FSN550A прост и понятен в настройках.

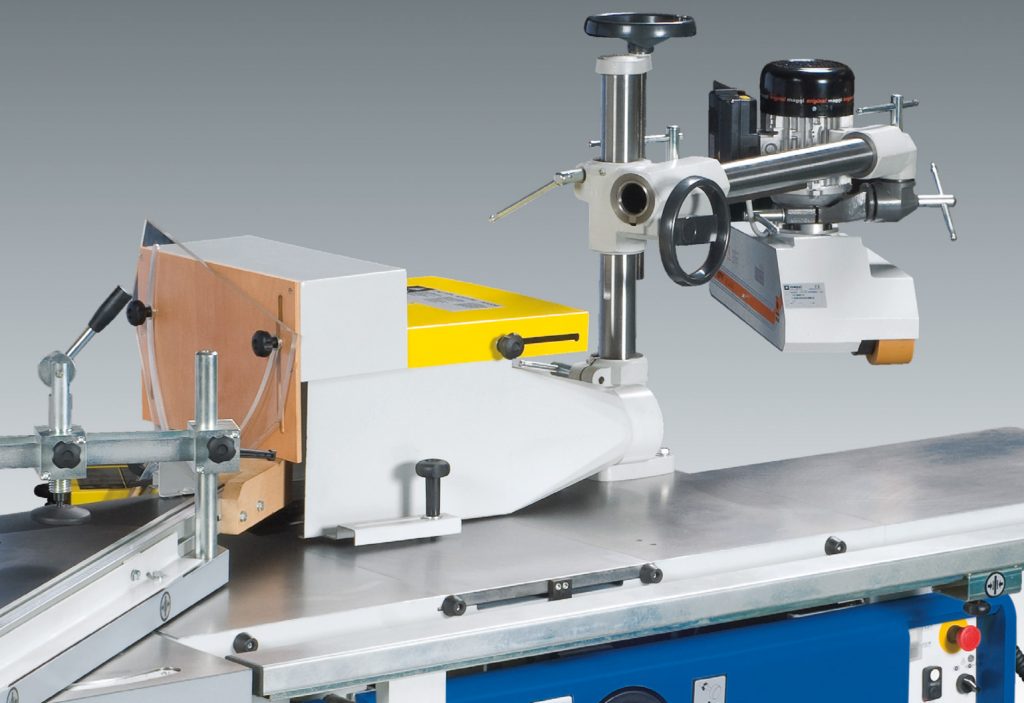

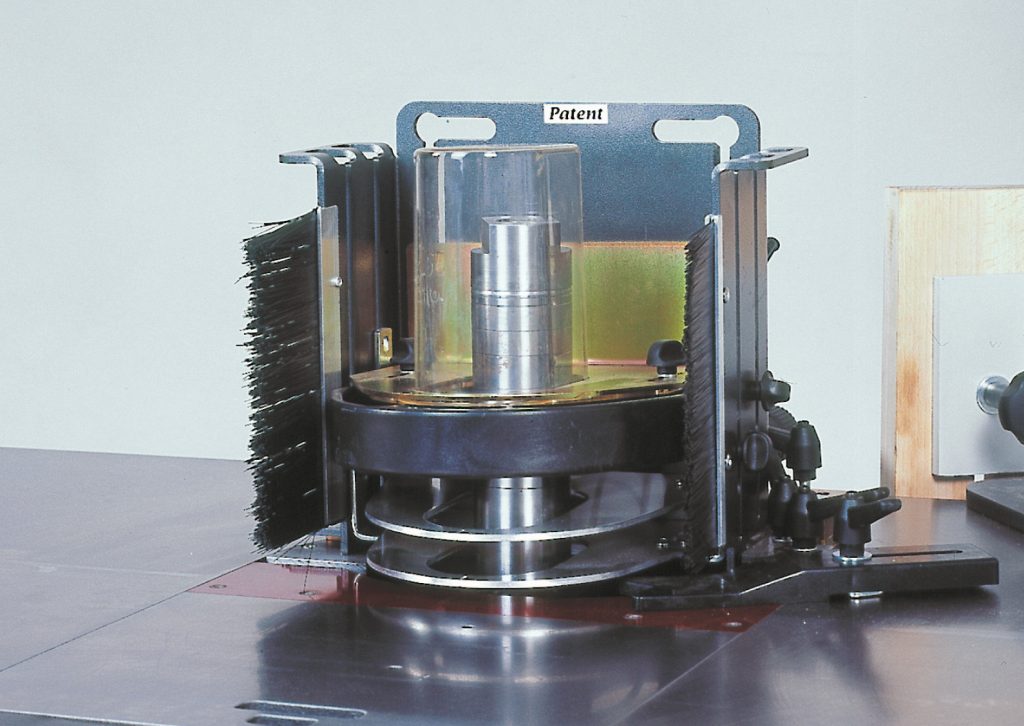

- Станок имеет богатый список опций. Тут и большой поддерживающий стол на алюминиевую каретку, и сменные шпиндели, и патрон для концевых фрез (можно работать по шаблону), и автоподатчик, различные защиты для шипорезания и радиусных профилей…
Купив чешский фрезерный станок FSN550A в базовой комплектации, Вы получаете полноценное оборудование для работы с деревом или пластиком (даже алюминий на них обрабатывают). Мощный привод фрезерного шпинделя, широкие углы наклонов вала, высокоточная подвижная каретка, простая регулировка на заготовку… Можете сразу приступать к работе с небольшими и средними деталями, профилировать и нарезать шипы, обгонять по шаблону. По опыту Представительство чешской фирмы ROJEK советует внимательно изучить список дополнительного оборудования к станку – там много интересных и полезных опций.
Если Вам нужен фрезерный станок классического типа (с нижним валом) для изготовления окон, дверей, для работы с тяжелыми и габаритными заготовками, трехсменной работы в нагруженном режиме, с большим съемом при профилировании, под фрезы с посадочным диаметром свыше 40 мм, то обратите внимание на чешский станок FS550. Под такие функции FSN550A не подойдет! Для чего же тогда нужен FSN550A от ROJEK. Эта модель фрезера создана для изящной работы по небольшим заготовкам, для высокоточного фрезерования индивидуальных изделий, для небольших и средних цехов, для помещений с ограниченным рабочим пространством. И, конечно, в условиях ограниченного бюджета – станок ведь дешевый.

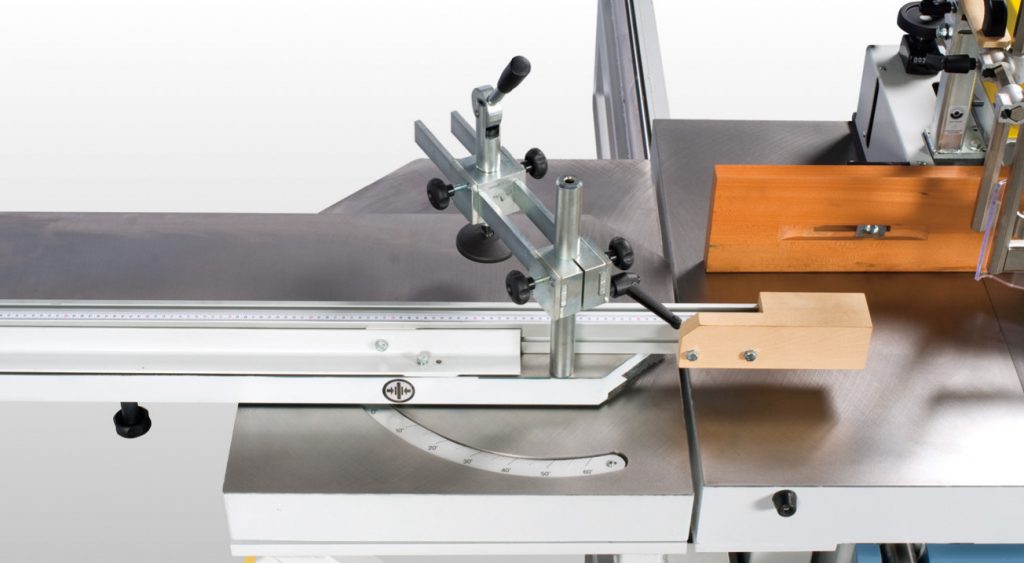

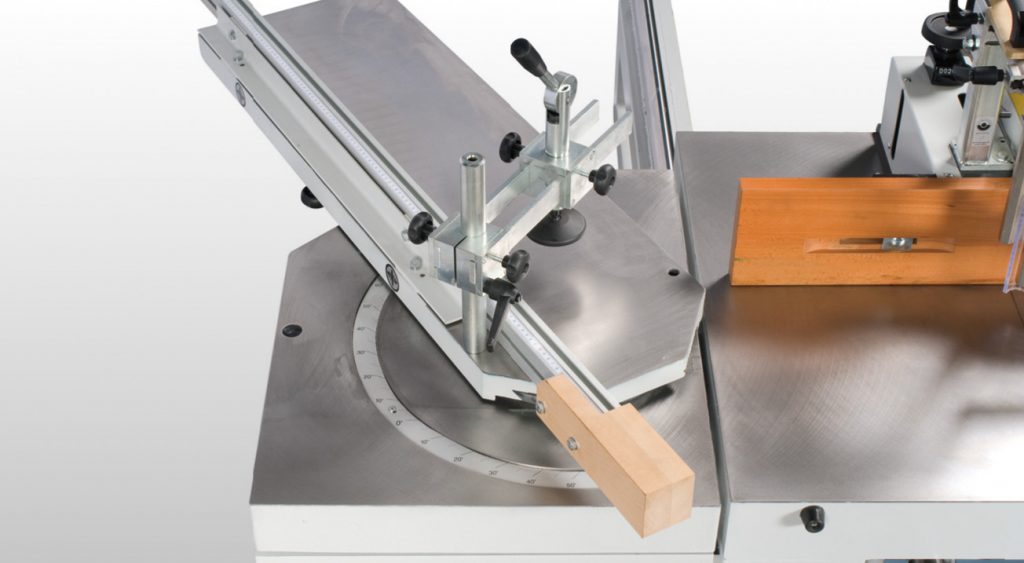

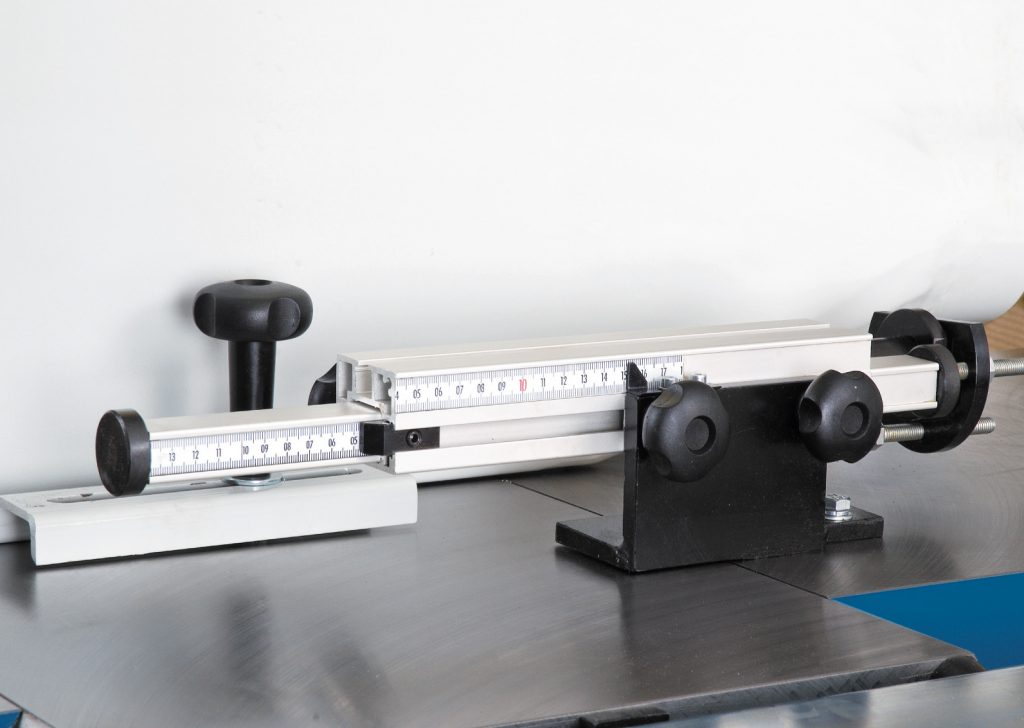

- Подвижная каретка чешского фрезера FSN5500A на выдвижной поддерживающей ноге с телескопической линейкой и 2 откидными флажковыми упорами обеспечивает стабильное качество обработки больших заготовок (тяжелых и габаритных).
- Удлинение рабочего стола справа и слева применяется для профилирования длинных заготовок в оконном и дверном производстве. Базирующая поверхность стола увеличивается вдвое.

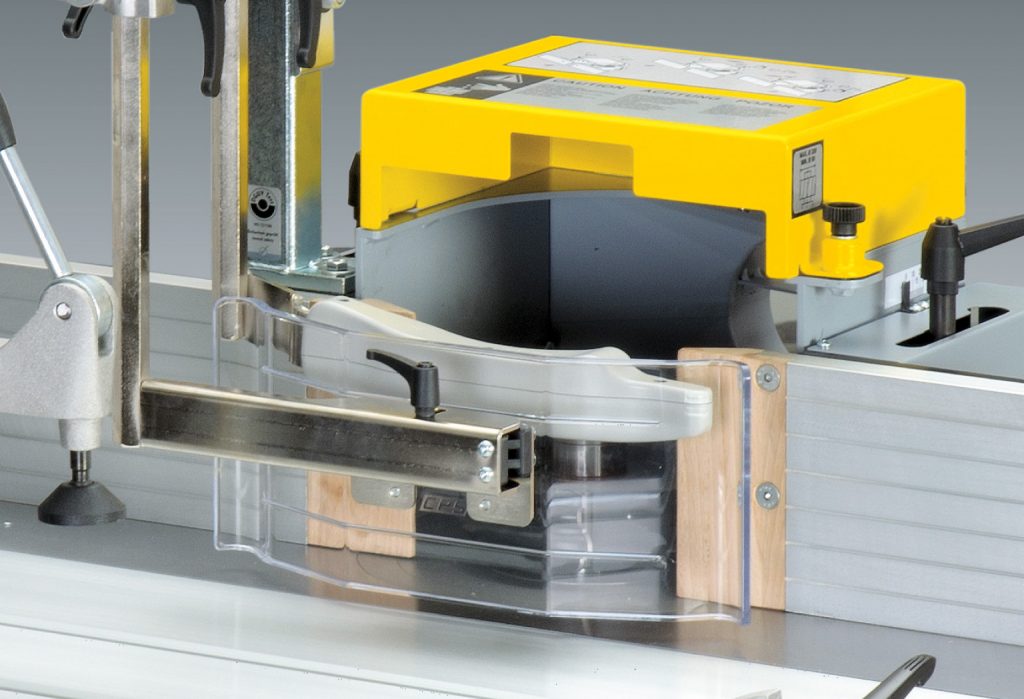

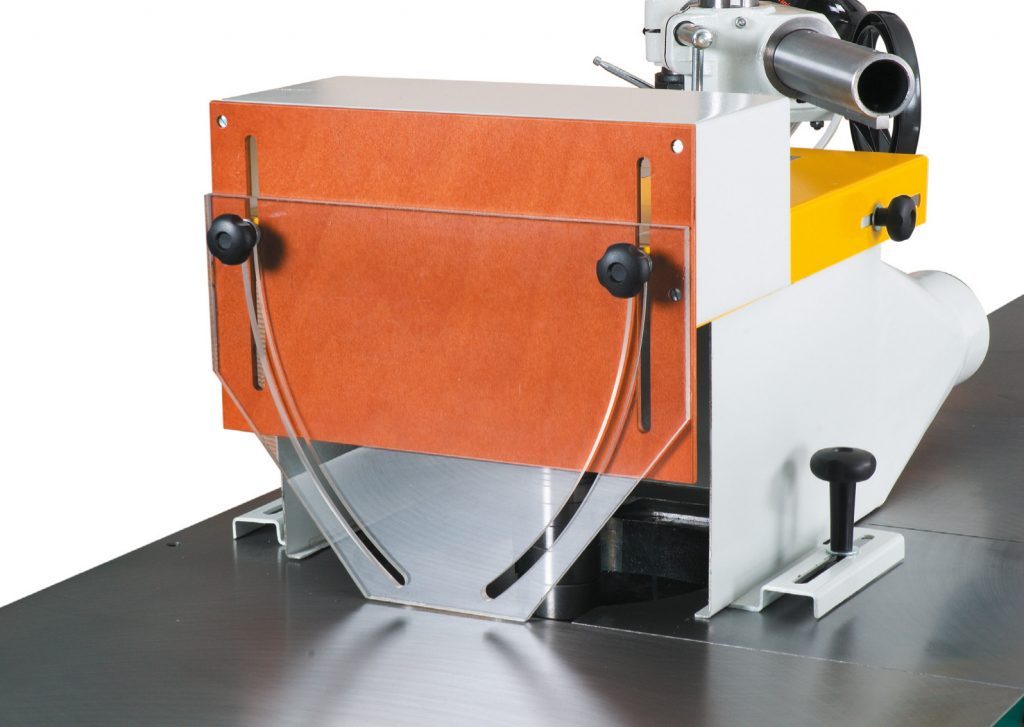

- Защита при нарезании шипов на станке FSN550A. Большой кожух под фрезы большого диаметра со специальным «забралом». Позволит удобно и безопасно работать оператору без «щечек».

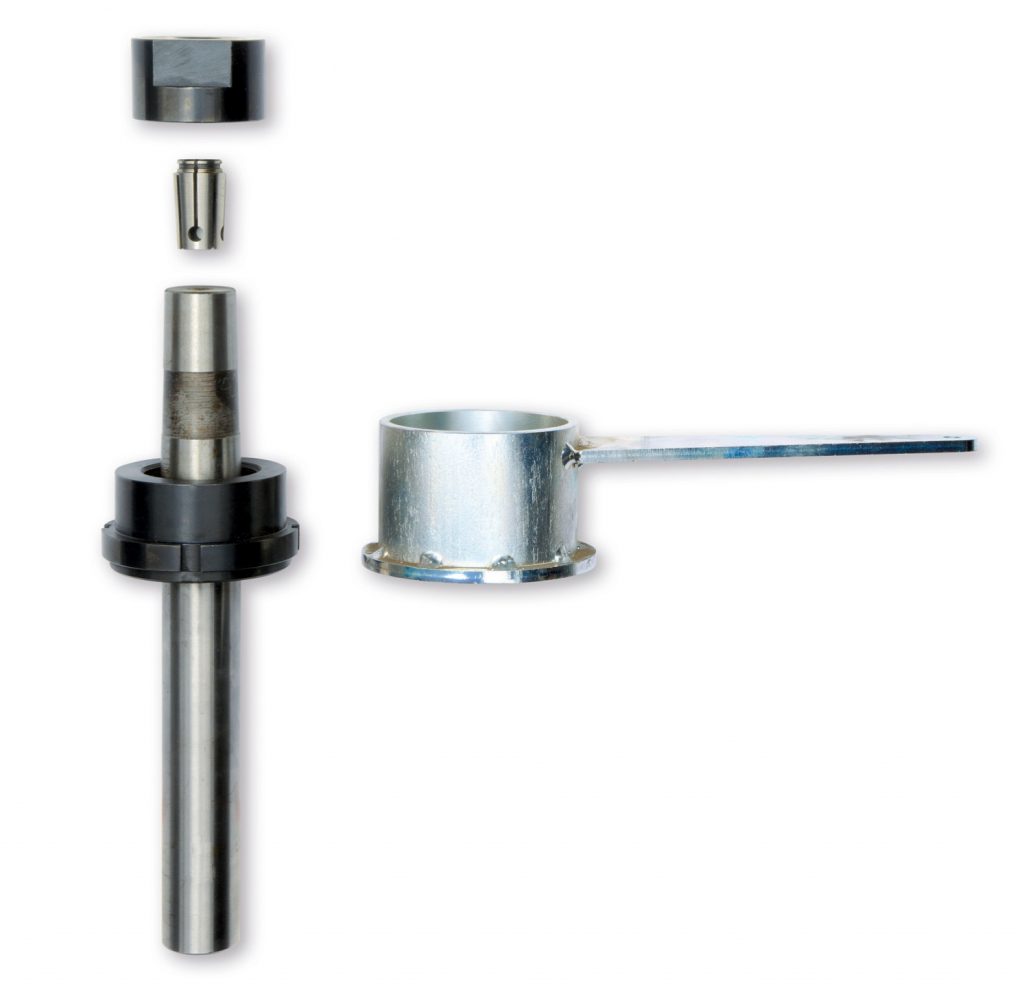

- На фрезерный станок FSN550A можно заказать сменный шпиндель. Данная функция дает возможность устанавливать инструмент практически любого посадочного диаметра (в том числе используя цанговый зажим), позволяя использовать весь купленный ранее разношерстный инструмент.
- Двигатель однофазный 2,2 кВт (230 В, 50 Гц) позволяет использовать фрезерный станок в бытовых условиях, подключаясь к однофазной сети, что подтверждает многофункциональность станка.
- Концевой инструмент
- Патрон
- Цанга
