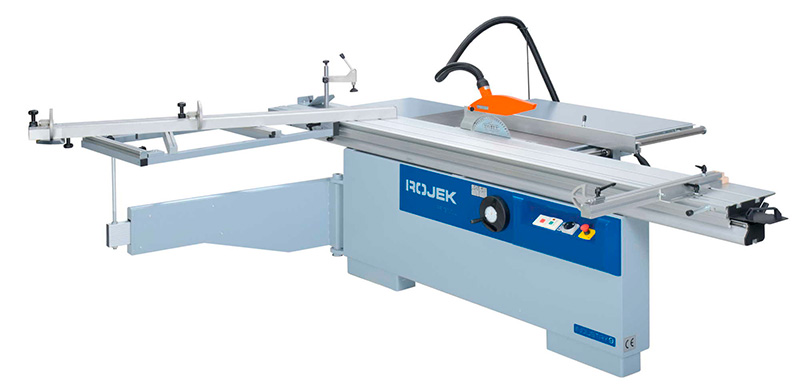

Форматно-раскроечный или форматно-обрезной станок – основной на любом производстве корпусной мебели. Ламинированные листы ДСП, МДФ или ДВП привозят в цех на паллетах. Края листов неровные, а сами листы имеют стандартные форматы. Поэтому две задачи. Во-первых, выровнять края листов по периметру и создать базовую поверхность, во-вторых, разрезать полноформатные листы на заготовки – элементы корпусной мебели. Для этой цели применяется круглопильный станок с алюминиевой подвижной кареткой PF300L. Пильный узел закреплен неподвижно на чугунном рабочем столе, полноформатный лист ламинированного ДСП (МДФ, ДВП и другие листовые материалы) перемещается на подвижной каретке. Для предотвращения сколов на ламинате станок PF300L имеет подрезной пильный узел, вращающийся попутно подаче и пропиливающий лишь незначительный слой ламинированной поверхности. Базирование заготовок осуществляется по нескольким упорным линейкам, имеющим флажковые откидные упоры и микрометрические регулировки. Станок обеспечивает высокую точность пиления – 0,1 мм.
ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ
| Круглопильный станок | |
| Мощность электродвигателя S6 40% | 5,3 (7,5) kW/ 3×400 V (2,2 kW/1×230 V) |
| Обороты электродвигателя | 2 870/min.(3 444/min.[60Hz]) |
| Макс.диаметр пильного диска с подрезным узлом | Ø 315 mm |
| Диаметр шпинделя | 30 mm (1″) |
| Обороты пилы | 4 450/min. (3 500/5 000) |
| Макс.высота реза | 100 mm (70 mm [45°]) |
| Наклон дисков | 0° ÷ 45° |
| Макс.ширина реза | 1 300 (1 500) mm |
| Подрезной узел | |
| Мощность электродвигателя подрезного узла | 0,75 kW |
| Диаметр диска | Ø 120 mm (100 mm) |
| Диаметр шпинделя | Ø 20 mm (3/4″) |
| Обороты | 8 530/min.(10 236/min.[60Hz]) |
| Размеры станка | |
| Длина (с кареткой CV360 — 2 000 mm) | 2 545 mm |
| Длина (с кареткой CV360 — 2 800 mm) | 3045 mm |
| Длина (с кареткой CV360 — 3 200 mm) | 3 355 mm |
| Ширина | 3 350 (3 800) mm |
| Высота стола | 892 mm |
| Мак.высота станка | 1 130 (1 460 | 1 700) mm |
| Размеры стола | 1 185 x 500 mm |
| Диаметр аспирации | 100 + 40 (60 | 100) mm |
| Масса брутто | 610 kg |
| Масса нетто | 605 kg |
| Каретка CV360 | |
| Размеры стола | 2 000 (2 800 | 3 200) x 360 mm |
| Размеры опорного стола | 1 240 x 650 mm |
| Длина реза круглопильного станка | 2 000 (2 800 | 3 200) mm |
| Остальные параметры | |
| Напряжение/частота | 3×400 V (3×230 V) / 50(60)Hz |
| Защита электрооборудования | 16 A (25 A) |
| Уровень шума под нагрузкой(без технологии) | 81,8 dB(A) |
| Уровень шума под нагрузкой(с технологии) | 85,3 dB(A) |
| шум на рабочем месте (без технологии) | 98,6 dB(A) |
| Акустическая мощность(с технологией) | 102,1 dB(A) |
- 12 месяцев
- Пожалуй, основная фишка чешского PF300L – каретка на роликах. Fалюминиевая каретка длиной 3,2 метра – на роликах, катающихся по стальным пруткам. В России идет мода на роликовые каретки, поднятая немецкой фирмой ALTENDORF. Чешские производители станков предлагают свой вариант такой каретки.
- Круглопильный станок PF300L – один из самых старых в линейке чешской фирмы Ройек. Его дизайн и конструкция претерпели несколько модификаций, узлы и детали отработаны до совершенства. Все возможные систематические отказы давно устранены.
- Эта модель – ярко выраженный форматно-раскроечный станок. И для раскроя полноформатных плит ламината он имеет все необходимое: подрезной узел от отдельного двигателя, большую длину раскроя, мощные двигатели, большие столы.
- Деревообрабатывающий станок PF300L – первый форматник в гамме INDUSTRY. Это означает, что его можно комплектовать очень длинным списком дополнительных опций, облегчающих, улучшающих, ускоряющих работу оператора. Таких возможностей не увидишь на круглопильных станках гаммы EURO9 (форматно-обрезные станки РК250А,РК320А).
- Описываемая форматка способна работать в 1-2 смены в нагруженном режиме. На этом деревообрабатывающем станке даже можно пилить по несколько листов – пачками – как на раскроечном центре.
Если чешский форматно-раскроечный станок PF300L разложить на основные составляющие, то нужно будет выделить два основных узла: пильный узел и алюминиевый подвижный стол — каретку. Пильный узел – тяжелая конструкция из стали и чугуна. Крепится он к чугунному столу станка на сегментах и способен наклоняться без потери настроек пил по высоте. Подрезной узел имеет собственный независимый привод. Регулировка подрезки – внешняя, очень удобная для оператора. Привод основной пилы имеет мощный двигатель. Каретка форматно-обрезного станка на роликах, с этим станком у Вас есть выбор. Широкий алюминиевый профиль роликовой каретки (400 мм), множественные ребра жесткости и камеры, стальные закаленные направляющие прутья и ролики с боковой поддержкой. Каретка чешского станка PF300L – основа для более тяжелых и мощных пильных станков.
Кому можно посоветовать деревообрабатывающий станок PF300L чешской фирмы РОЙЕК? Основной покупатель этого станка — производитель корпусной мебели, нуждающийся в большом форматно-обрезном станке. Если на Вашем производстве мебели достаточно большие объемы на раскрой ламинированного ДСП, Вы твердо решили что каретка на роликовых направляющих лучше чем на шариковых, если хотите иметь запас прочности на случай резкого увеличения объемов раскроя, и при этом не готовы тратить много денег – чешский форматник PF300L лучший вариант. На российском рынке чешский PF300L многие годы является самым дешевым европейским форматно-раскроечным станком. Дешевле могут быть лишь азиатские аналоги.
- Расстояние до правой упорной линейки в стандартном исполнении 1300 мм, как у основной массы европейских производителей , но может быть увеличено 1500 мм. Эту опцию заказывают при раскрое полноформатных плит или поперечных резах ламинированного ДСП (МДФ, ДВП) из длинных полос.
- Интересен недорогой электронный индикатор позиции ширины реза на упорной линейке. Этот блок ELGO считывает с магнитной полосы расстояние и показывает его с точностью 0,1 мм. Точнее работает только компьютерная линейка с сервоприводом.
- Для форматно-обрезного станка PF300L уже доступен вариант цифрового устройства позиционирования и работы. Верхняя сенсорная панель предназначена для управления и программирования электрического подъема и наклона пилы. Все это монтируется на выносной панели управления, прямо перед оператором.
- Вместо стандартного двигателя основной пилы 5,3 кВт можно поставить усиленный электродвигатель 7,5 кВт.
- Множество недорогих, но функциональных аксессуаров (упор на каретке, ручка каретки, опорные ролики, усиленное крепление упорной направляющей линейки, столик для параллельных резов, параллелограммый защитный кожух пил и т.д.) обычно выбирают опытные станочники-операторы. Те, кто привык работать с удобством и комфортом.
- Для деревообрабатывающих производств, не имеющих трехфазной сети 380В, есть специальное исполнение станка PF300L с двигателем основной пилы 2,2 кВт под однофазную сеть 220В. Двигатель подрезной пилы всегда имеет мощность 0,75 кВт.
