КОМБИНИРОВАННЫЙ ПЯТИОПЕРАЦИОННЫЙ СТАНОК  KPSN 300A

Комбинированный пятиоперационный круглопильно-фрезерно-фуговально-рейсмусовый станок KPSN300A предназначен для всех основных операций в деревообработке. Во-первых, это раскрой погонажных (доски, брусья, планки, балки) и полноформатных плитных материалов (ДСтП, ЛДСП, МДФ, ДВП, ХДФ, орголит, текстолит, плиты с сотовым наполнителем, мебельный щит) при помощи основной и подрезной пил. Во-вторых, фрезерование различных профильных поверхностей насадными фрезами: профилирование погонажа, изготовление шиповых соединений, получение профилей и обгонка деталей по периметру. Также на чешском станке KPSN возможна работа концевыми фрезами: обгонка по периметру, изготовление паза под заднюю стенку, снятие свесов по пласти и т.д. В-третьих, фугование плоской поверхности заготовок из массива с целью создания базы для дальнейшей обработки досок, брусков, мебельного щита и т.д. В-четвертых, формирование финишной толщины брусковых и плоскостных заготовок рейсмусованием. В качестве опционального оборудования возможна установка сверлильно-пазовальной приставки VDA315L. Эта долбежка позволит получать отверстия (глухие или сквозные) и цилиндрические пазы.

комбинированные профессиональные деревообрабатывающие станки собственной конструкции.

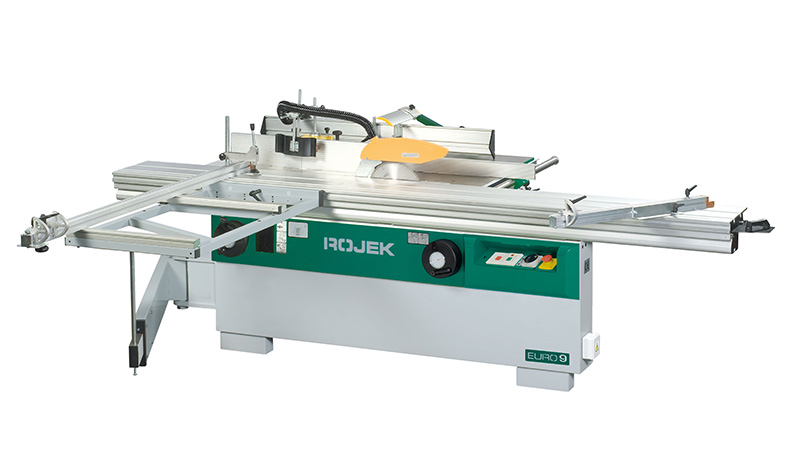

KPSN 300A EURO 9

ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ

Круглопильный станок
Мощность электродвигателя 4,4 kW/3x400V (2,2 kW/1x230V)
Обороты электродвигателя 2 865/min.(3 438/min.[60Hz])
Макс.диаметр пильного диска с подрезным узлом Ø 315 mm
Диаметр шпинделя 30 mm (5/8″ | 1″)
Обороты пилы 3 755/min.
Макс.высота реза с подрезным узлом 100 mm (70 mm [45°])
Наклон дисков 0° ÷ 45°
Макс.ширина реза 800 mm
Подрезной узел
Мощность электродвигателя подрезного узла 0,75 kW
Диаметр диска Ø 120 mm
Диаметр шпинделя Ø 20 mm (3/4″)
Частота вращения(привод от самостоятельного электродвигателя) 8 530/min.(10 236/min.[60Hz])
Фрезерный станок
Мощность электродвигателя 4,4 kW/3x400V (2,2 kW/1x230V)
Обороты электродвигателя 2 865/min.(3 438/min.[60Hz])
Диаметр шпинделя Ø 30 (32 | 35 | 40 | 50) mm (1″; 5/4″; (5/4″& 3/4″)
Обороты шпинделя 2 500; 3 500; 6 000; 8 000; 10 000/min.
Макс.подъем шпинделя 140 mm
Длина шпинделя 130 (110) mm
Макс.диаметр отверстия в столе Ø 220 mm
Макс.диаметр инструмента под столом Ø 175 mm
Макс.диаметр инструмента над столом Ø 200 / 250 mm
Наклон шпинделя -45° ÷ +5°
Фуговально-рейсмусный станок
Мощность электродвигателя 4,4 kW/3x400V (2,2 kW/1x230V)
Обороты электродвигателя 2 865/min.(3 438/min.[60Hz])
Диаметр ножевого вала 95 mm
Диаметр валиков подачи 40 mm
Количество ножей 4
Угол наклона угловой линейки 0° ÷ 45°
Обороты ножевого вала 4 200/min.
Макс.ширина фугования 310 mm
Макс.ширина рейсмусования 300 mm
Макс.высота рейсмусования 230 mm
Макс.стружка рейсмусования 5 mm
Макс.стружка фугования 4 mm
Скорость рейсмусования 8 m/min.
Размеры станка
Длина (с кареткой CV360 — 2 000 mm) 2 520 mm
Длина (с кареткой CV360 — 2 800 mm) 3 020 mm
Длина (с кареткой CV360 — 3 200 mm) 3 390 mm
Ширина 3 155 mm
Высота стола 892 mm
Мак.высота станка 1 300 mm
Размеры стола круглопильного и фрезерного станка 1 314 x 479 mm
Размеры стола фуговального станка 1 500 x 320 mm
Размеры стола рейсмусного станка 750 x 308 mm
Диаметр аспирации 100 mm
Масса брутто 770 kg
Масса нетто 740 kg
Каретка CV360
Размеры стола 2 000 (2 800 | 3 200) x 360 mm
Размеры опорного стола 1 240 x 650 mm
Длина реза круглопильного станка 2 000 (2 800 | 3 200) mm
Остальные параметры
Напряжение/частота 3x400V (3x230V | 1x230V) / 50(60)Hz
Защита электрооборудования 16 A (25 A)
шум на рабочем месте (без технологии) 84,8 dB(A)
шум на рабочем месте (с технологией) 88,3 dB(A)
шум на рабочем месте (без технологии) 81,5 dB(A)
Акустическая мощность(с технологией) 103,4 dB(A)
  1. Комбинированные фрезерно-круглопильно-фуговально-рейсмусовые станки KPSN (Ройек, Чехия) интересны своими широкими возможностями при обработке всех типов дерева и древесных материалов. Фрезерная обработка и пиление круглыми пилами необходимы на каждом деревообрабатывающем производстве, также как и фугование базовой поверхности плюс рейсмусование в размер по толщине. Совмещение этих операций на одном станке – очень удобно для небольших цехов. В отличии от конкурентных станков KPSN являются более мощными и массивными станками, предназначенными для профессиональной работы.
  2. Фактически комбинированный пятиоперационный станок KPSN состоит из двух двухоперационных станков, объединенных общей станиной. Это фрезерно-круглопильный KPFN300A и фуговально-рейсмусные MSP315 или MSP415 (в зависимости от ширины обработки на фуганке и рейсмусе).
  3. Как мы выяснили, чешский KPSN имеет тяжелую станину, приличные диаметры пил, работает фрезами большой массы и диаметра, имеет форматную каретку на роликах длиной до 3200 мм, приводы оснащены мощными отдельными двигателями, длинные базовые литые столы фуганка и рейсмуса… Полноценный деревообрабатывающий станок.
  4. Один круглопильно-фрезерно-фуговально-рейсмусовый станок дешевле, чем отдельный импортный круглопильно-фрезерный станок по дереву (например, чешский KPFN300A) и отдельный импортный фуговально-рейсмусовый станок (например, MSP315). Подумайте, собираясь купить форматно-обрезной станок с фрезером, можно чуть доплатить и получить помимо циркулярки с фрезером еще и фуганок с рейсмусом.

В базовой комплектации фрезерно-круглопильно-фуговально-рейсмусовый станок для дерева KPSN300A имеет все необходимое для работы. Фрезерный узел. Направляющие щечки сделаны из древесины и имеют все регулировки на величину съема. Защитный кожух фрезерного вала отлит из чугуна, на него крепятся ограничители и прижимы заготовок. Алюминиевая каретка выполняет роль шипорезной каретки. Сам фрезерный вал наклоняется не только назад, но и вперед. Пильный узел. Пильный блок наклоняемый, причем при наклоне настройка по высоте пил не сбивается (этим грешат австрийские и итальянские станки). На алюминиевой подвижной каретке есть большой поддерживающий стол с телескопической ногой. Каретка на роликах, широкий профиль, повышенный ресурс работы. В паз алюминиевого стола крепится эксцентриковый прижим заготовки. На поддерживающем столе –  массивная телескопическая упорная линейка (берет до 2800 мм) с двумя флажковыми упорами. Справа от пил упорная направляющая линейка с микрометрической регулировкой. Фуговальный узел. Проходная ширина 310мм, очень длинные столы из литого чугуна (1800 мм), направляющая упорная линейка с наклоном до 45 градусов. Независимый патрубок аспирации. Рейсмусовый узел. Винтовой рифленый подающий ролик на входе, гладкий стальной ролик на выходе, свой независимый патрубок стружкоотсоса. Станок поставляется в компактной упаковке, его можно проносить в стандартные дверные проемы и поднимать грузовым лифтом. Все описание на русском языке, сборка станка не требует специальных навыков.

Универсальный комбинированный станок KPSN300A интересует небольшие  и средние деревообрабатывающие производства. Эта модель станка для обработки дерева относится к разряду профессиональных. Если у Вас разовые заказы, не поточное производство, ограниченное рабочее пространство и нет лишних денег, то чешский комбинированный станок KPSN именно для Вас. Если Вы цените технику, понимаете в деревообрабатывающих станках, работаете с профессиональным инструментом, но не готовы переплачивать за несколько отдельно стоящих станков – станок KPSN будет лучшим приобретением. Если у Вас индивидуальные заказы на эксклюзивные двери, окна, лестницы, мебель, столы или стеновые панели чередуются в произвольном порядке и бывают не постоянно – то пятиоперационный станок является лучшим вариантом. Установите на него еще и сверлильно-пазовальную приставку VDA315L и деревообрабатывающий цех укомплектован полностью.

  • Различные  массивные опорные линейки и столики на столе форматно-обрезного круглопильного узла станка KPFN300A будут полезны опытным и понимающим толк производителям мебели.
  • По фрезерному узлу чешских деревообрабатывающих станков KPSN300A и KPSN400A тоже есть много полезных опций: от специализированного шипорезного кожуха, оборудования для работы с короткими заготовками, специального шпинделя под цанговый зажим концевых фрез с увеличенной скоростью вращения до 10 тысяч оборотов в минуту, различных диаметров шпинделя (от 30 до 50 мм), до сменной конструкции шпинделя.
  • Узел фугования и рейсмусования станков KPSN можно дооснастить роликами на входе и выходе рейсмусового стола, ножевым валом типа TERSA-MBM или популярным в последнее время спиральным валом, устройством для выставления ножей. А на модели KPSN400A также доступны ролики внутри самого рейсмусового стола и механизм подачи заготовок в рейсмус с двумя скоростями (на выбор).
  • Вообще, комбинированный станок KPSN вобрал в себя все лучшие возможности двухоперационных станков KPFN300A (циркулярка + фрезер) и MSP (фуганок + рейсмус). Каждый столяр найдет для себя много интересного.
  • Возможно заказать алюминиевые щёчки для фрезерного станка
  • Для столярных мастерских, не имеющих трехфазную электрическую сеть 380В, комбинированный станок KPSN может иметь электродвигатель 2,2 кВт для однофазной сети 220В.
  • Сверлильно-пазовальная приставка VDA315L фактически превращает комбинированный станок KPSN в деревообрабатывающий центр. К самой пазовальной приставке можно установить револьверный патрон с заранее установленными межосевыми расстояниями в 16/22/32/38 мм.
