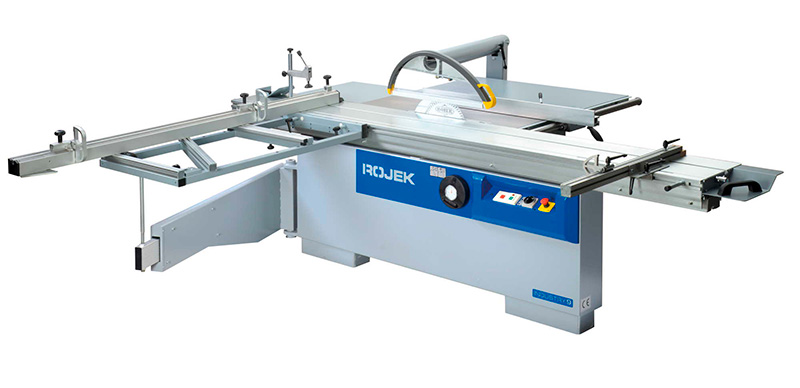

Форматно-раскроечный или форматно-обрезной станок – основной на любом производстве корпусной мебели. Ламинированные листы ДСП, МДФ или ДВП привозят в цех на паллетах. Края листов неровные, а сами листы имеют стандартные форматы. Поэтому две задачи. Во-первых, выровнять края листов по периметру и создать базовую поверхность, во-вторых, разрезать полноформатные листы на заготовки – элементы корпусной мебели. Для этой цели применяется круглопильный станок с алюминиевой подвижной кареткой PF350. Пильный узел закреплен неподвижно на чугунном рабочем столе, полноформатный лист ламинированного ДСП (МДФ, ДВП и другие листовые материалы) перемещается на подвижной каретке. Для предотвращения сколов на ламинате станок PF350 имеет подрезной пильный узел, вращающийся попутно подаче и пропиливающий лишь незначительный слой ламинированной поверхности. Базирование заготовок осуществляется по нескольким массивным упорным линейкам, имеющим флажковые откидные упоры и микрометрические регулировки. Станок обеспечивает высокую точность пиления – 0,1 мм.
ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ
| Круглопильный станок | |
| Мощность электродвигателя S6 40% | 5,3 (7,5) kW/3×400 V (2,2 kW/1×230 V) |
| Обороты электродвигателя | 2 870/min.(3 444/min.[60Hz]) |
| Макс.диаметр пильного диска с подрезным узлом | Ø 350 (400) mm |
| Диаметр шпинделя | 30 mm (1″) |
| Обороты пилы | 4 450/min. (3 500/5 000) |
| Макс.высота реза | 120 (83 [45°]), (138 (96 [45°])) |
| Наклон дисков | 0° ÷ 45° |
| Макс.ширина реза | 1 300 mm (1 500 mm) |
| Подрезной узел | |
| Мощность электродвигателя подрезного узла | 0,75 kW |
| Диаметр диска | Ø 120 mm (100 mm) |
| Диаметр шпинделя | Ø 20 mm (3/4″) |
| Обороты | 8 530/min.(10 236/min.[60Hz]) |
| Размеры станка | |
| Длина (с кареткой CV360 — 2 000 mm) | 2 545 mm |
| Длина (с кареткой CV360 — 2 800 mm) | 2 845 mm |
| Длина (с кареткой CV360 — 3 200 mm) | 3 355 mm |
| Ширина | 3 450 mm (3 900 mm) |
| Высота стола | 892 mm |
| Мак.высота станка | 1 460 (1 700) mm |
| Размеры стола | 1 185 x 500 mm |
| Диаметр аспирации | 100 + 100 mm |
| Масса брутто | 680 kg |
| Масса нетто | 675 kg |
| Каретка CV360 | |
| Размеры стола | 2 000 (2 800 | 3 200) x 360 mm |
| Размеры опорного стола | 1 240 x 650 mm |
| Длина реза круглопильного станка | 2 000 (2 800 | 3 200 ) mm |
| Остальные параметры | |
| Напряжение/частота | 3 x 400 V (3 x 230 V) / 50(60)Hz |
| Защита электрооборудования | 16 A (25 A) |
| Уровень шума под нагрузкой(без технологии) | 81,8 dB(A) |
| Уровень шума под нагрузкой(с технологии) | 85,3 dB(A) |
| шум на рабочем месте (без технологии) | 98,6 dB(A) |
| Акустическая мощность(с технологией) | 102,1 dB(A) |
- 12 месяцев

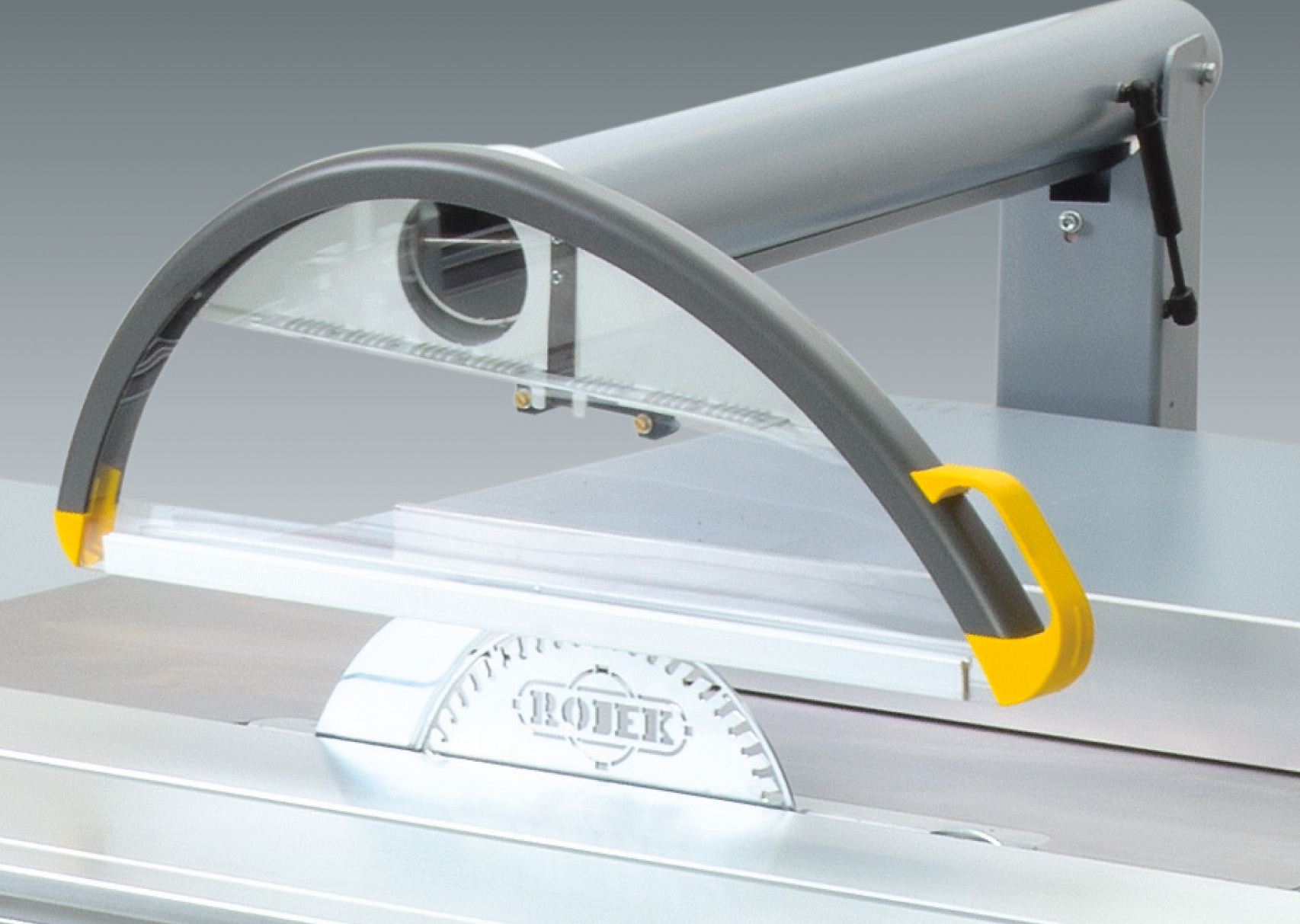

- Чтобы понять особенности круглопильного станка PF350, его следует сравнивать со старой моделью PF300L. Отличия не велики. У нового станка PF350 точно такой же пильный узел, но он имеет больший диаметр основной пилы. В базовой комплектации уже стоит параллелограммная защита пильных дисков – требования норм безопасности для пил диаметром от 350 мм. Базовая станина станка шире и устойчивее.

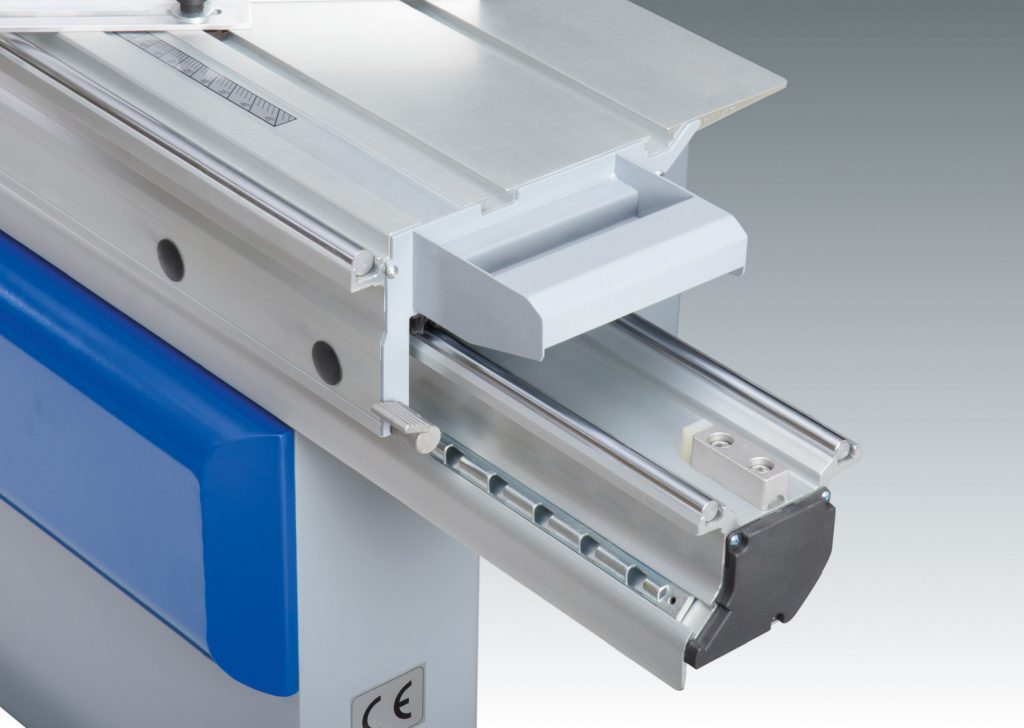

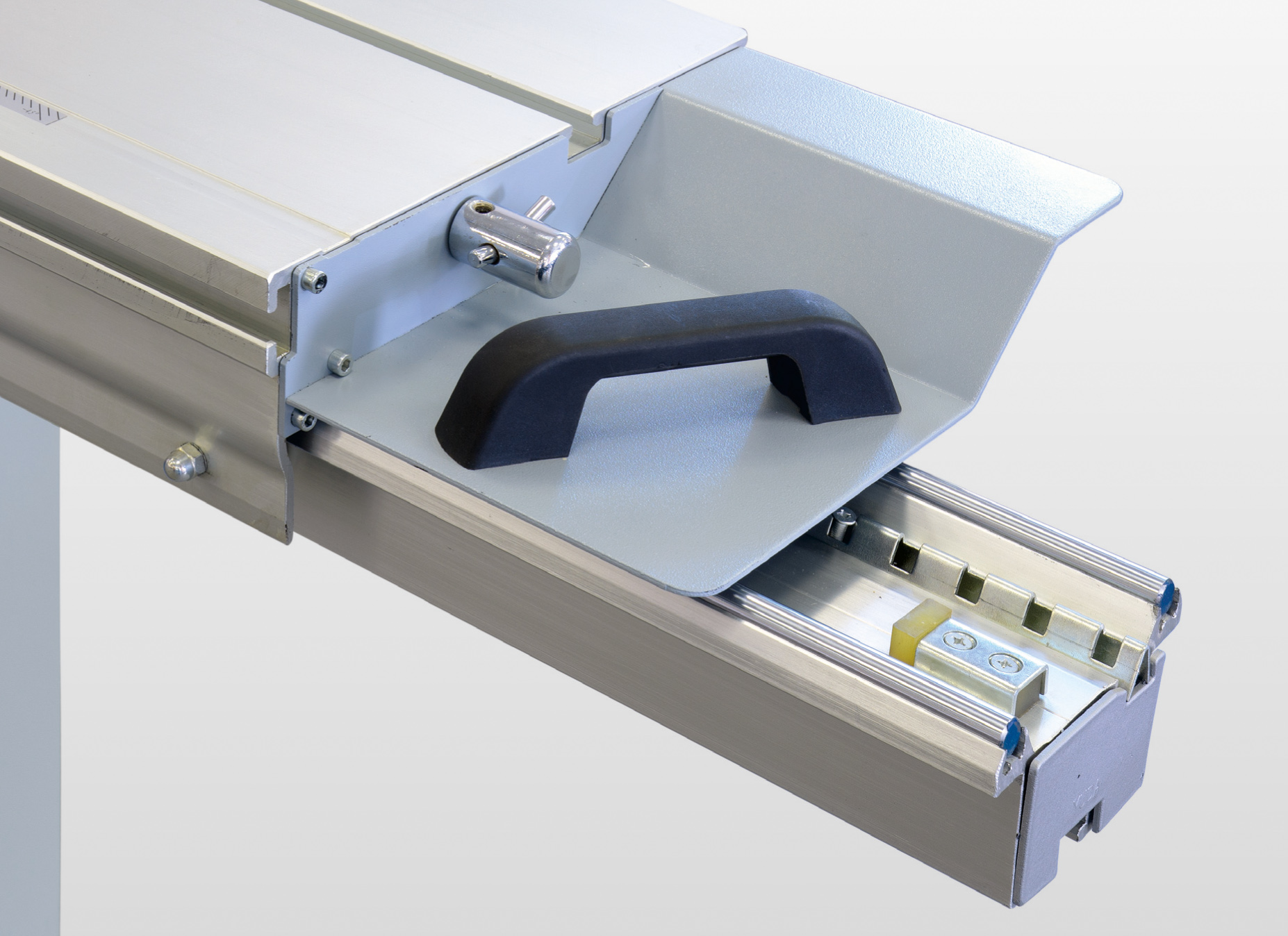

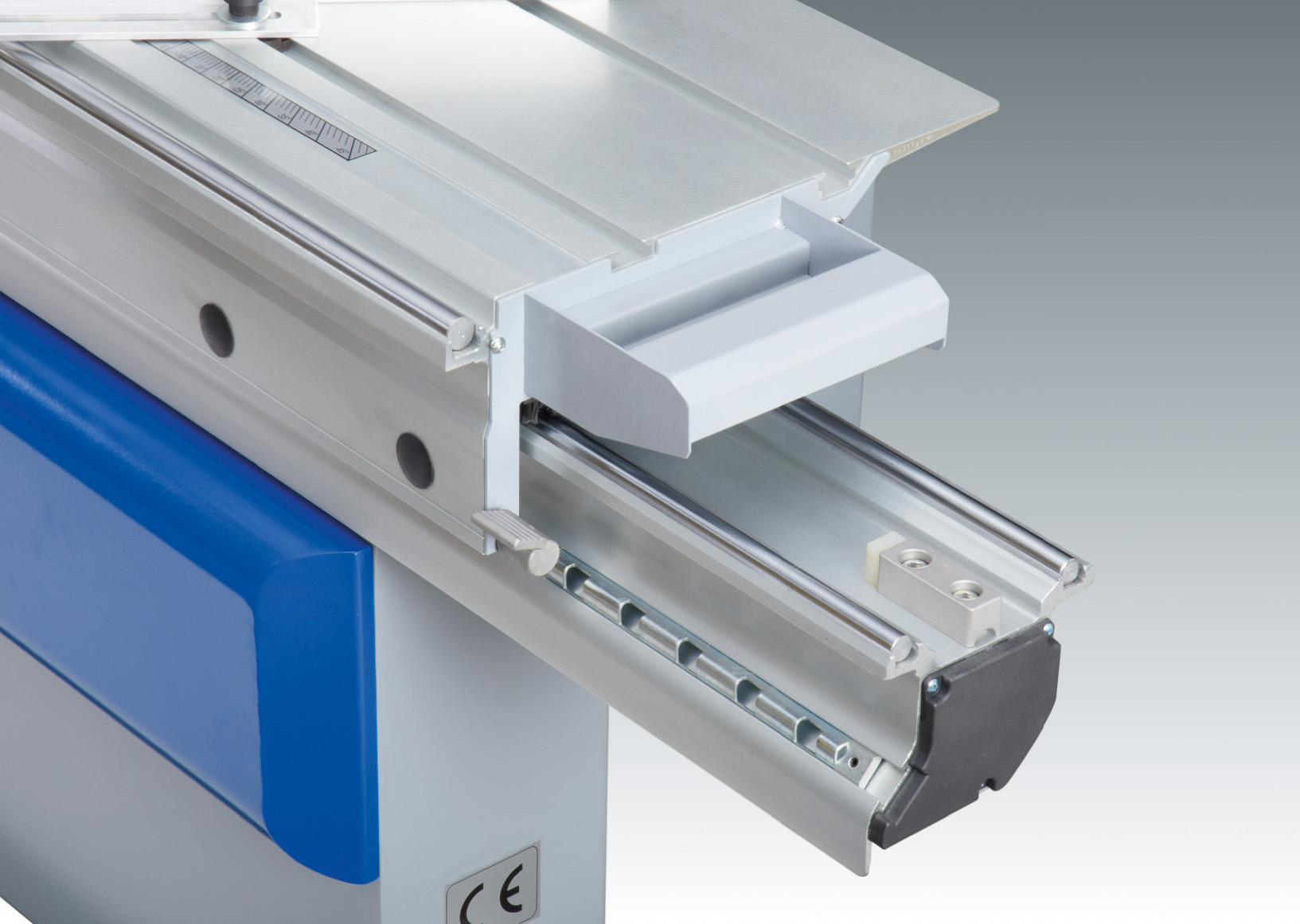

- Важная фишка чешского PF350 – каретка на роликах. Алюминиевая каретка длиной 3,2 метра – на роликах, катающихся по стальным пруткам. В России идет мода на роликовые каретки, поднятая немецкой фирмой ALTENDORF. Чешские производители станков предлагают свой вариант такой каретки.
- Круглопильный станок PF350 делает небольшой шаг вперед относительно старой модели PF300L. Он вобрал в себя множество наработок и решений, опробованных и испытанных на циркулярках гаммы INDUSTRY.
- Эта модель – ярко выраженный форматно-раскроечный станок. И для раскроя полноформатных плит ламината он имеет все необходимое: подрезной узел от отдельного двигателя, большую длину раскроя, мощные двигатели, большие столы.
- Деревообрабатывающий станок PF350 – средний форматник в гамме INDUSTRY. Это означает, что его можно укомплектовать достаточно длинным списком дополнительных опций, облегчающих, улучшающих, ускоряющих работу оператора. Таких возможностей не увидишь на круглопильных станках гаммы EURO9 (форматно-обрезные станки РК250А,РК320А).
- Описываемая форматка способна работать в 2 смены в нагруженном режиме. На этом деревообрабатывающем станке даже можно пилить по несколько листов – пачками – как на раскроечном центре.

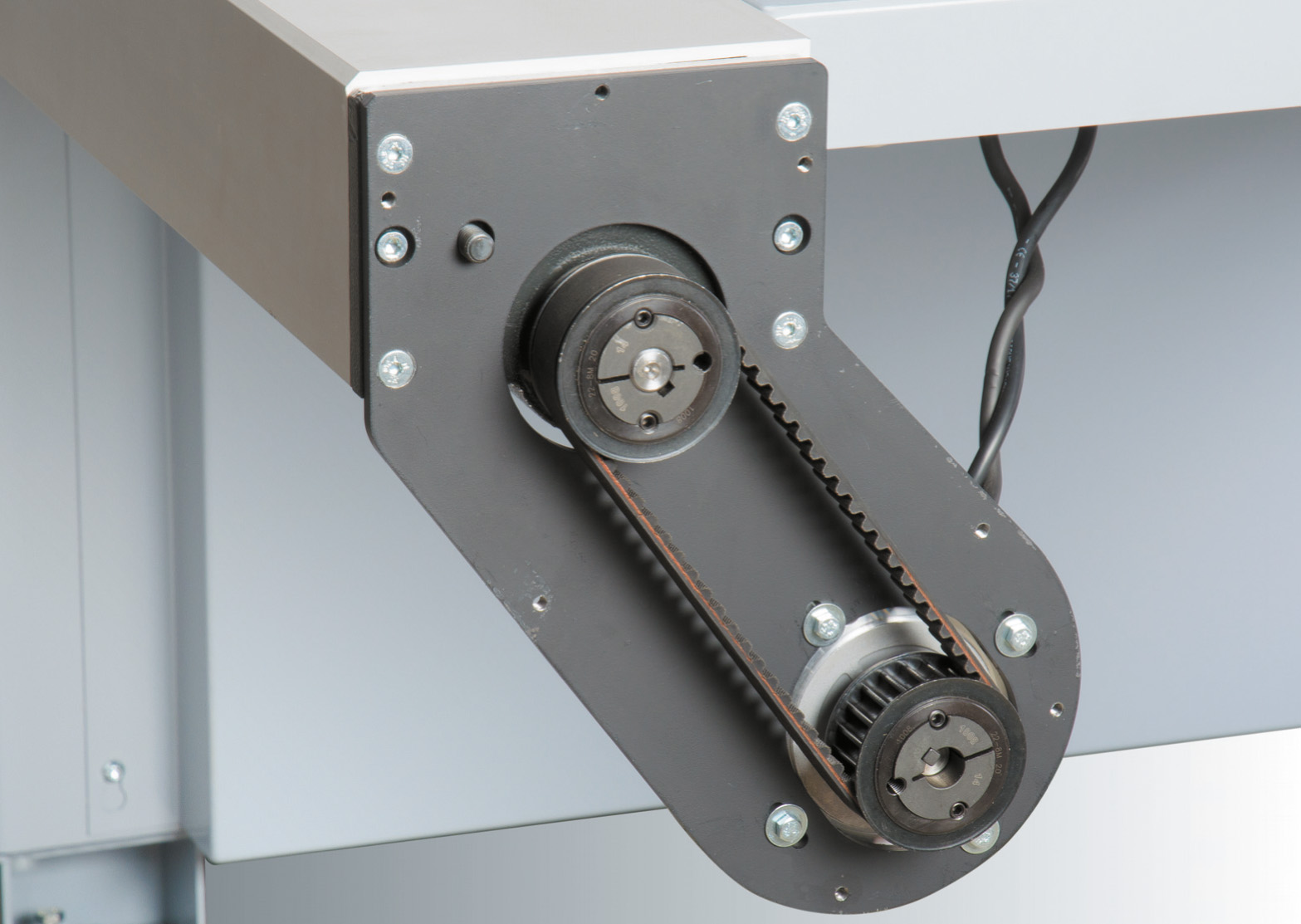

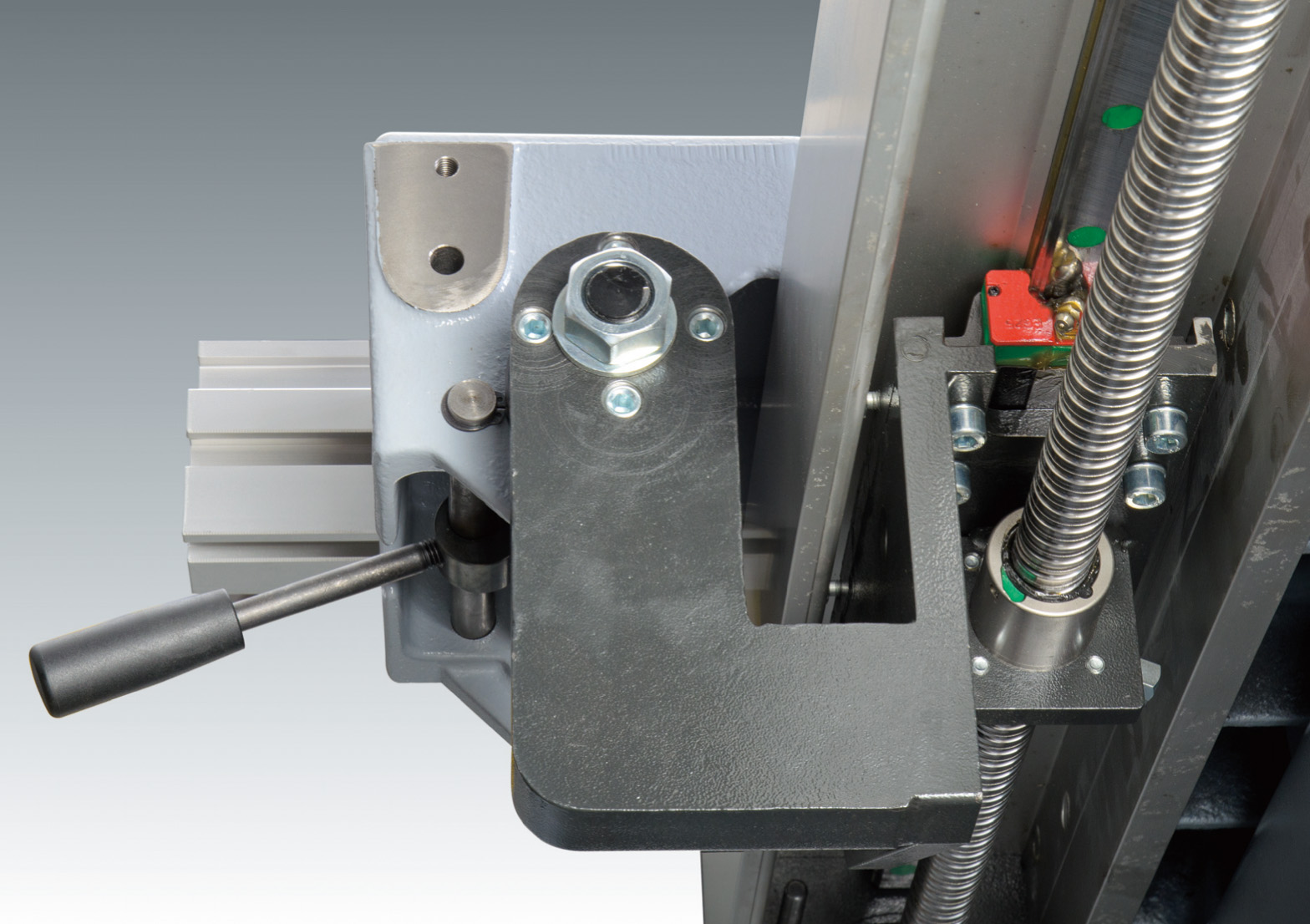

Если чешский форматно-раскроечный станок PF350 разложить на основные составляющие, то нужно будет выделить два главных узла: пильный узел и алюминиевый подвижный стол — каретку. Пильный узел – тяжелая конструкция из стали и чугуна. Крепится он к чугунному столу станка на сегментах и способен наклоняться без потери настроек пил по высоте. Подрезной узел имеет собственный независимый привод. Все регулировки подрезки и основной пилы – внешние, очень удобные для оператора. Привод основной пилы имеет мощный двигатель. Каретка форматно-обрезного станка на роликах, с этим станком у Вас есть выбор. Широкий алюминиевый профиль роликовой каретки (400 мм), множественные ребра жесткости и камеры, стальные закаленные направляющие прутья и ролики с боковой поддержкой. Каретка чешского станка PF350 – основа для более тяжелых и мощных пильных станков.
Кому можно посоветовать деревообрабатывающий станок PF350 чешской фирмы РОЙЕК? Основной покупатель этого станка — производитель корпусной мебели, нуждающийся в большом форматно-обрезном станке. Если на Вашем производстве мебели стабильно большие объемы на раскрой ламинированного ДСП, Вы твердо решили что каретка на роликовых направляющих лучше чем на шариковых, если хотите иметь запас прочности на случай резкого увеличения объемов раскроя и сменности работы до 2…3 в сутки, и при этом не готовы тратить много денег – чешский форматник PF350 лучший вариант.

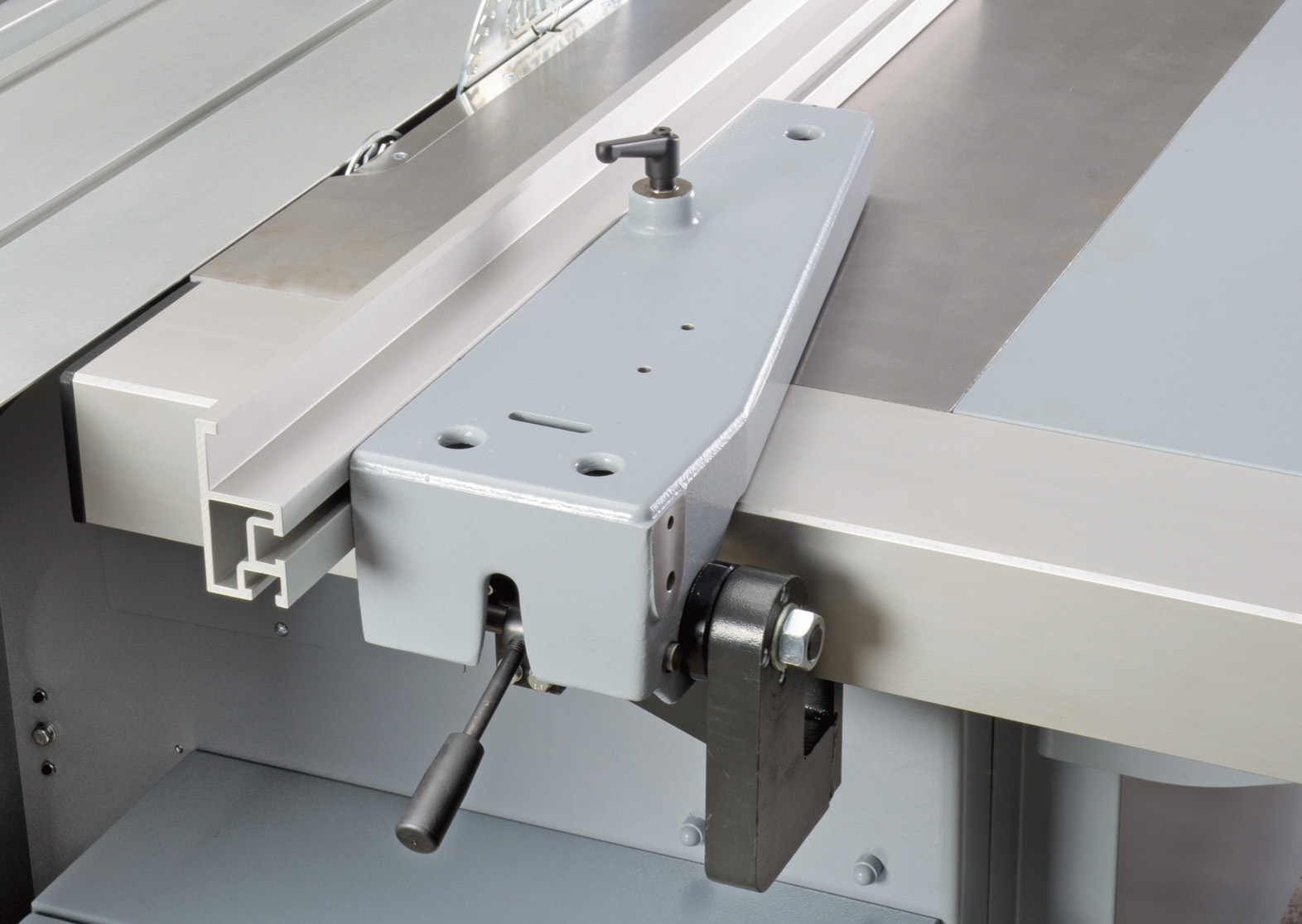

- Расстояние до правой упорной линейки в стандартном исполнении 1300 мм, как у основной массы европейских производителей , но может быть увеличено 1500 мм. Эту опцию заказывают при раскрое полноформатных плит или поперечных резах ламинированного ДСП (МДФ, ДВП) из длинных полос.

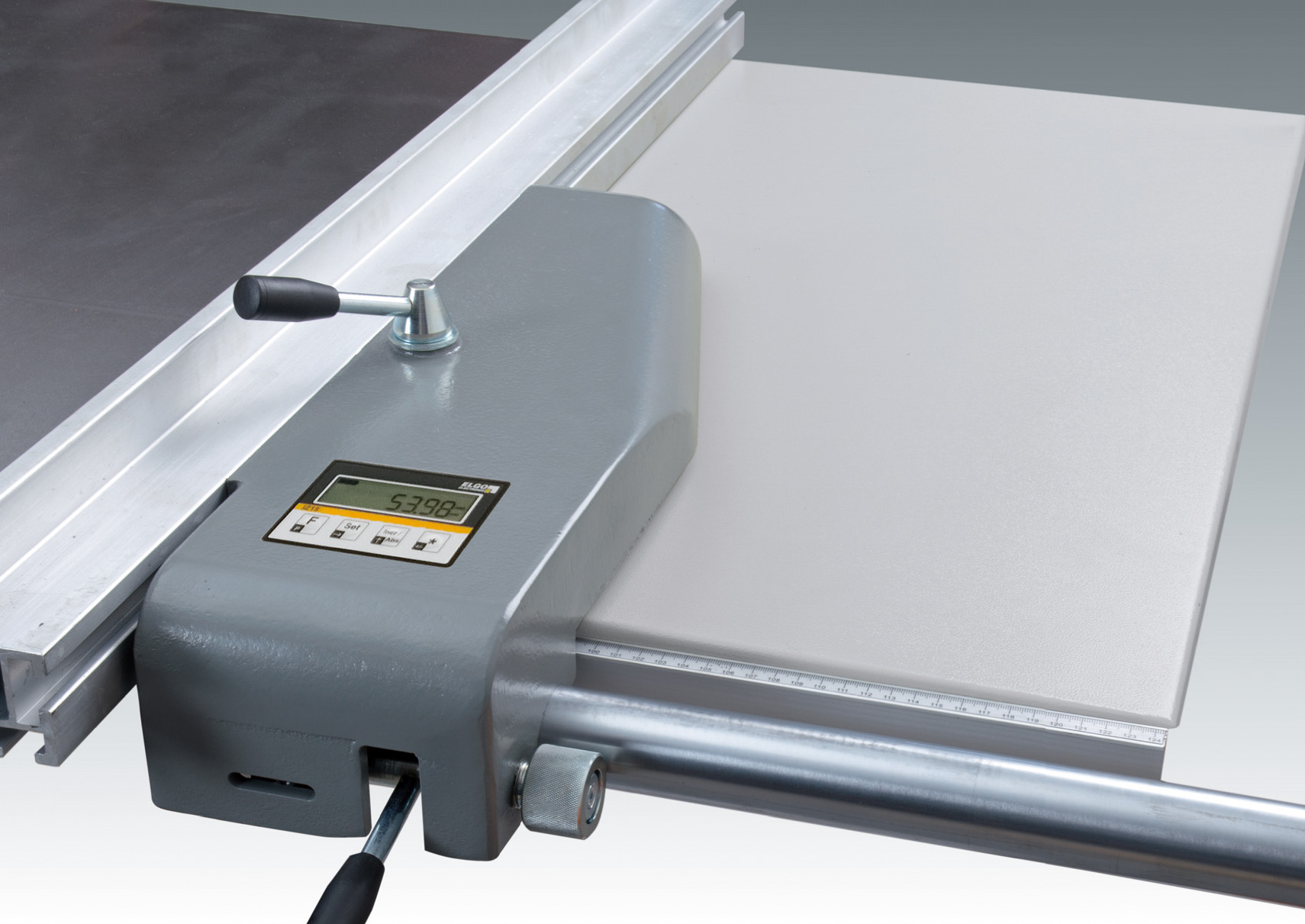

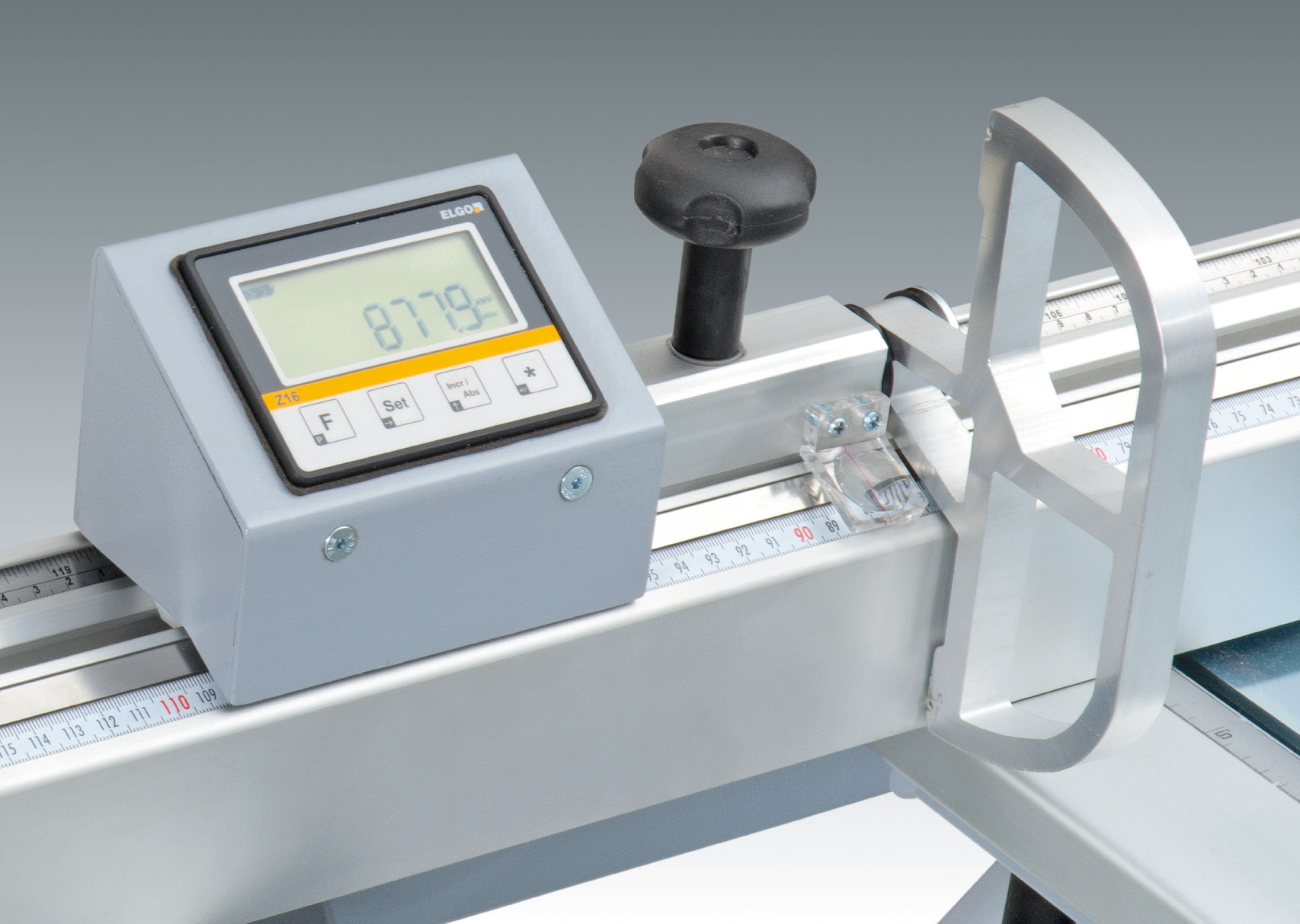

- Интересен недорогой электронный индикатор позиции ширины реза на упорной линейке. Этот блок ELGO считывает с магнитной полосы расстояние и показывает его с точностью 0,1 мм. Точнее работает только компьютерная линейка с сервоприводом.

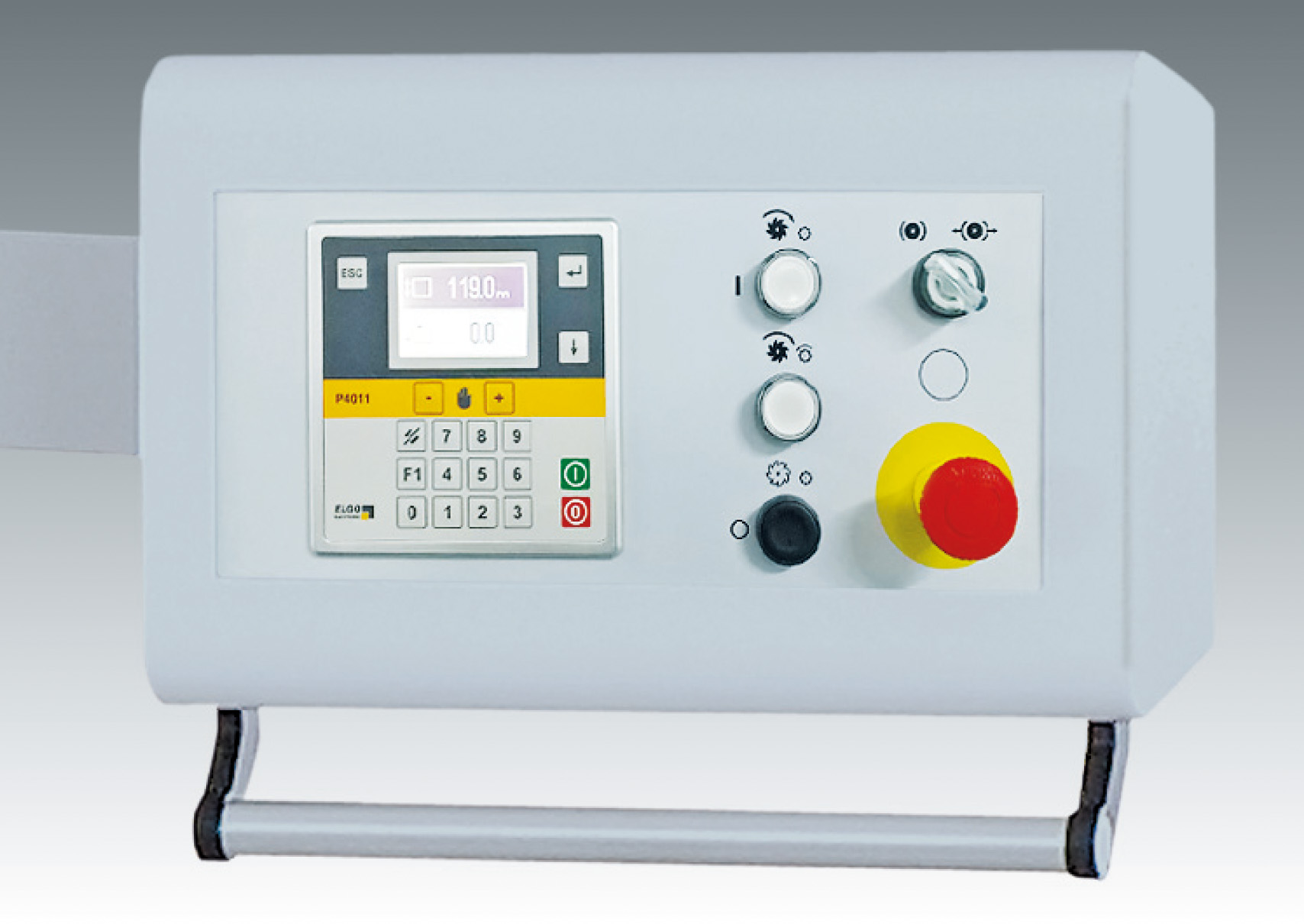

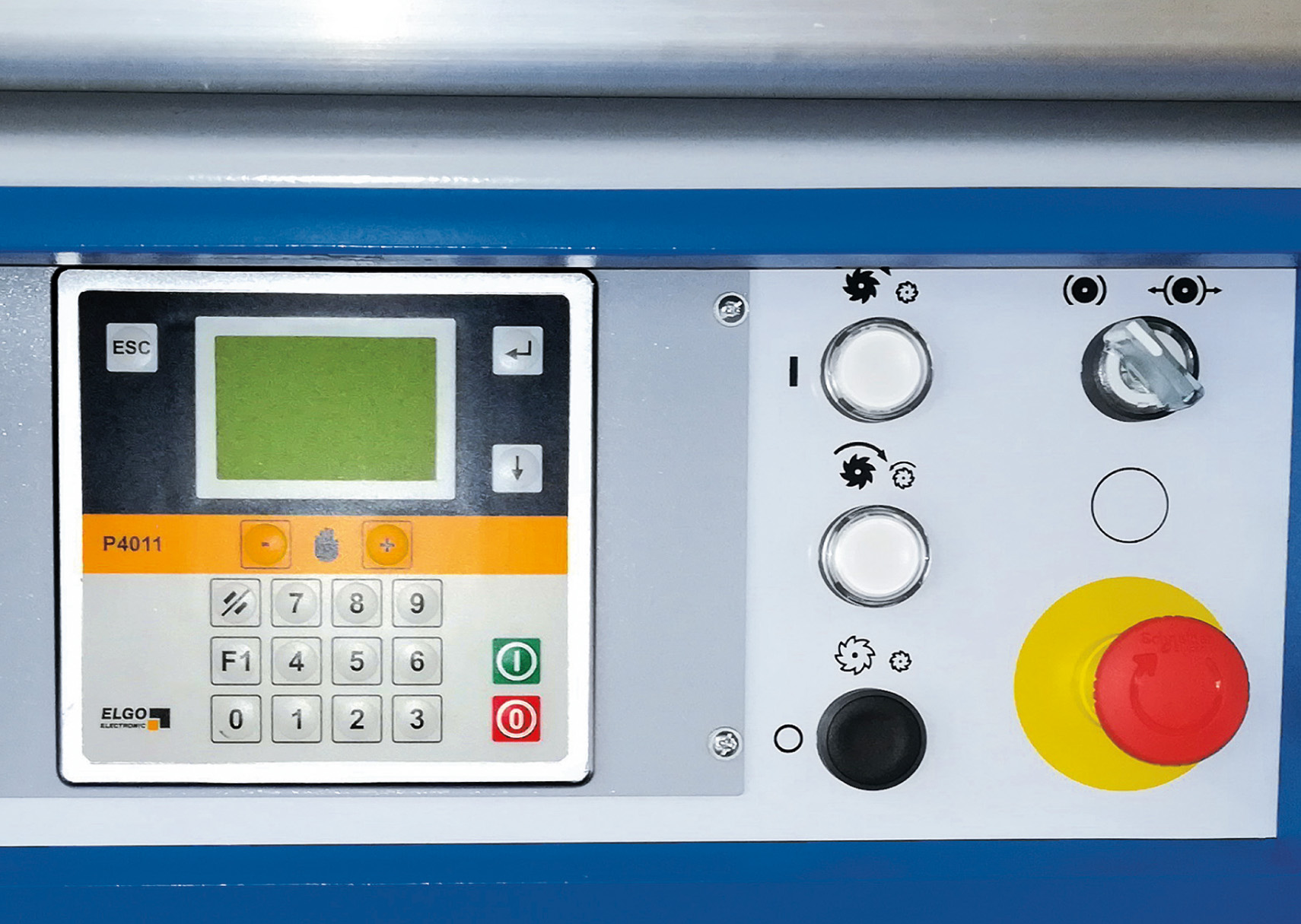

- Для форматно-обрезного станка PF350 также как и для PF300L доступен вариант цифрового устройства позиционирования и работы. Верхняя сенсорная панель предназначена для управления и программирования электрического подъема и наклона пилы. Все это монтируется на выносной панели управления, прямо перед оператором.
- Вместо стандартного двигателя основной пилы 5,3 кВт можно поставить усиленный электродвигатель 7,5 кВт.

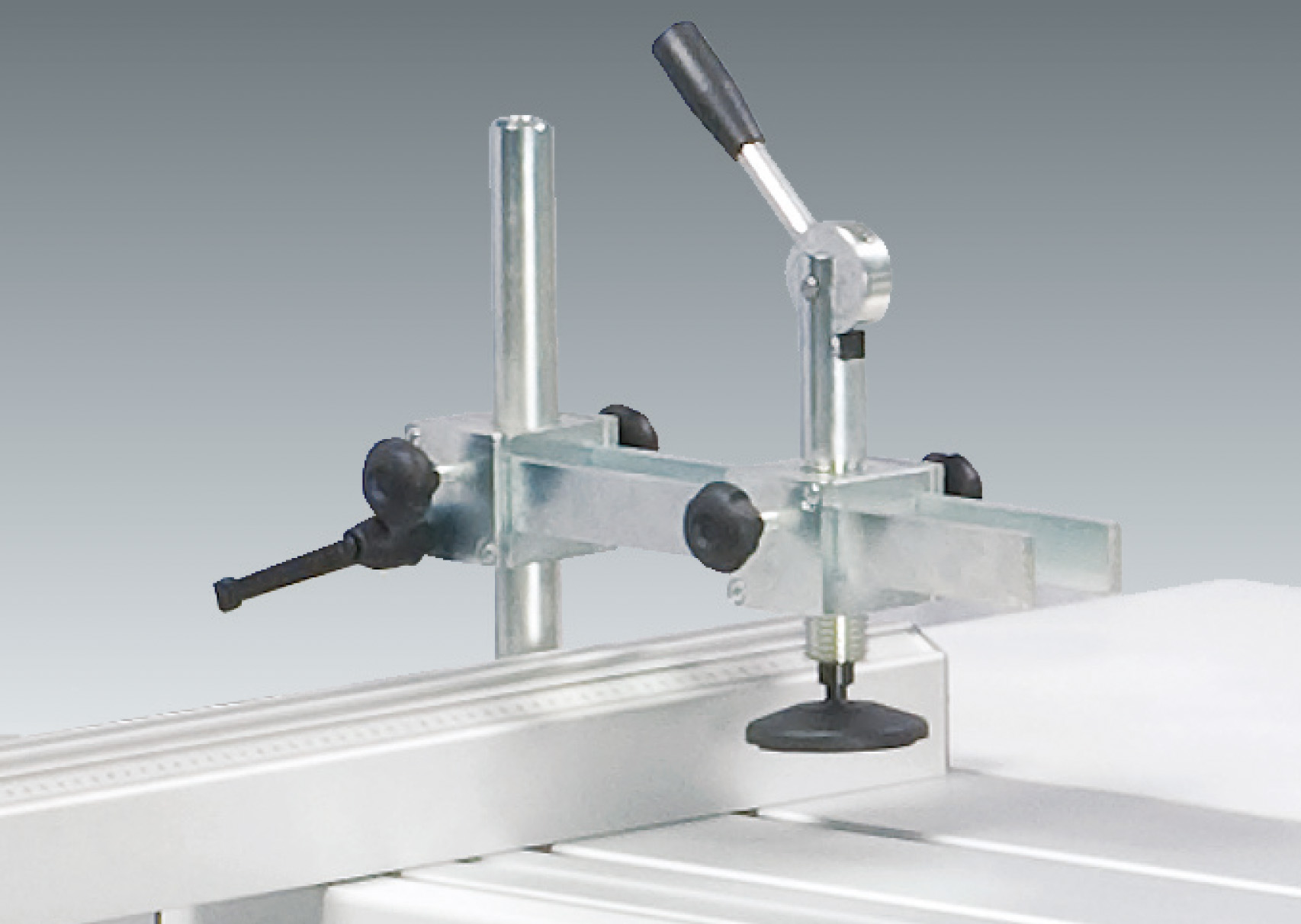

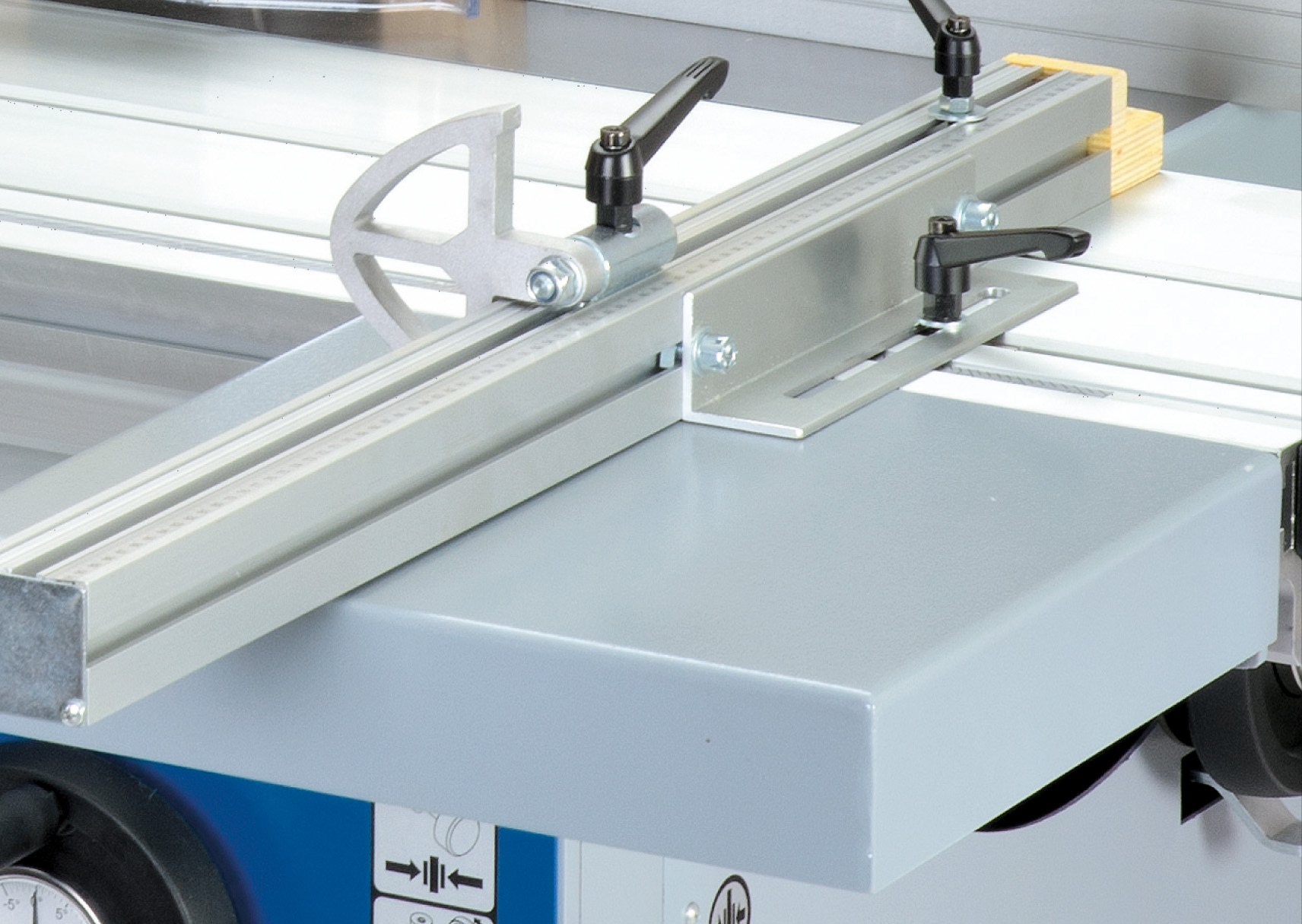

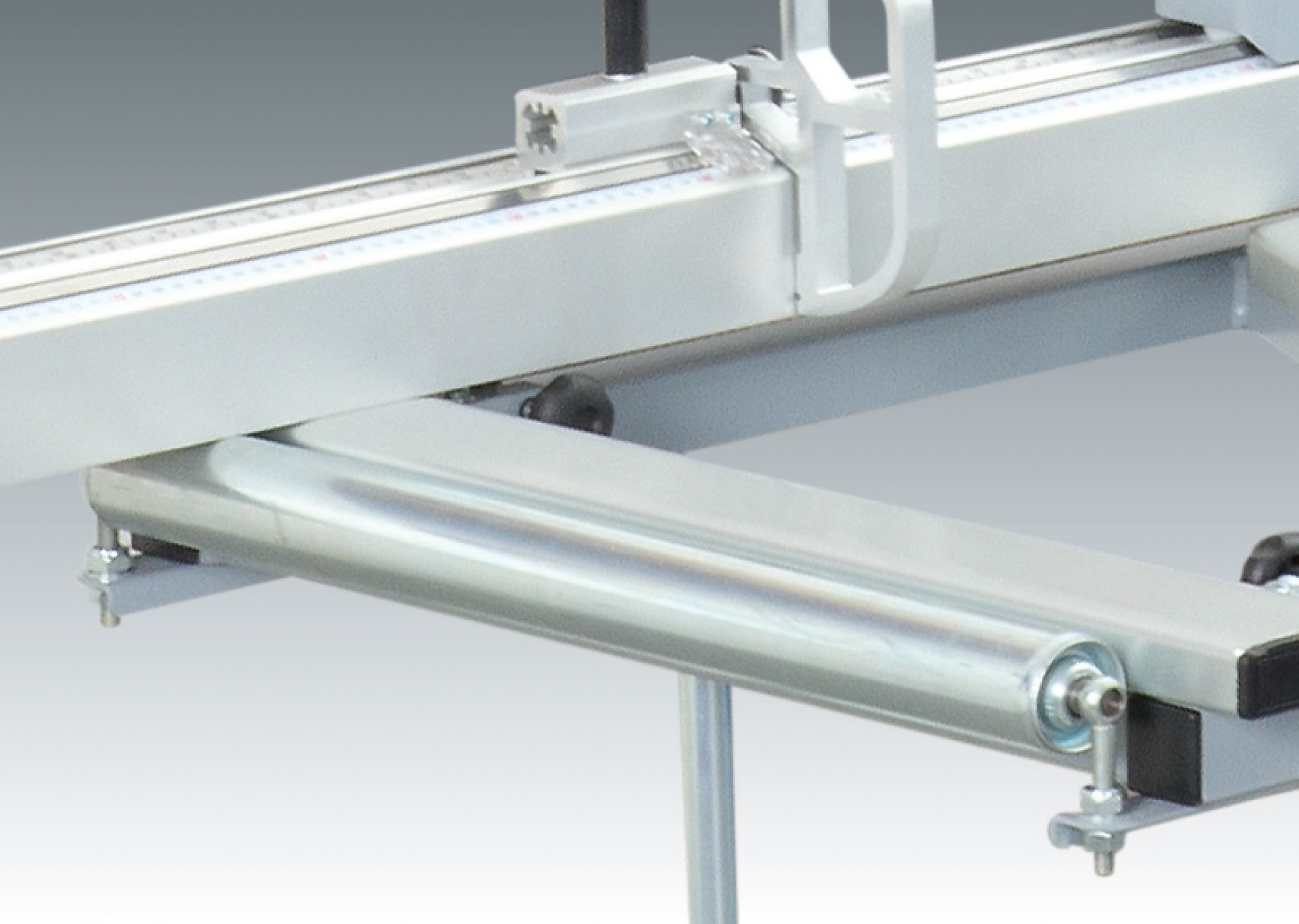

- Множество недорогих, но функциональных аксессуаров (упор на каретке, ручка каретки, опорные ролики, усиленное крепление упорной направляющей линейки, столик для параллельных резов, параллелограммый защитный кожух пил и т.д.) обычно выбирают опытные станочники-операторы. Те, кто привык работать с удобством и комфортом.
- Для деревообрабатывающих производств, не имеющих трехфазной сети 380В, есть специальное исполнение станка PF300L с двигателем основной пилы 2,2 кВт под однофазную сеть 220В. Двигатель подрезной пилы всегда имеет мощность 0,75 кВт.
